1. 产品概述

健康监测仪X2仅有13.5mm厚，置于床垫下，安装方便，不影睡眠舒适度，通过无接触方式采集人体的呼吸、心率、体动等数据，无需佩戴，全时无感监测。

X2除了可以监测睡眠数据外，还可以生成心动图，实现对睡眠健康、呼吸暂停、心律失常等心肺慢病的无感长程监测和识别。

2. 产品特点

Ø  精准的呼吸率监测

Ø  精准的心率监测

Ø  睡眠分析

Ø  呼吸暂停监测

Ø  RR间隙识别

Ø  安装方便，完全无感监测

Ø  小程序绑定及查看数据，简单方便

3. 规格参数

     3.1 包装清单

监测仪×1、说明书×1、Type-C电源线×1、电源适配器×1

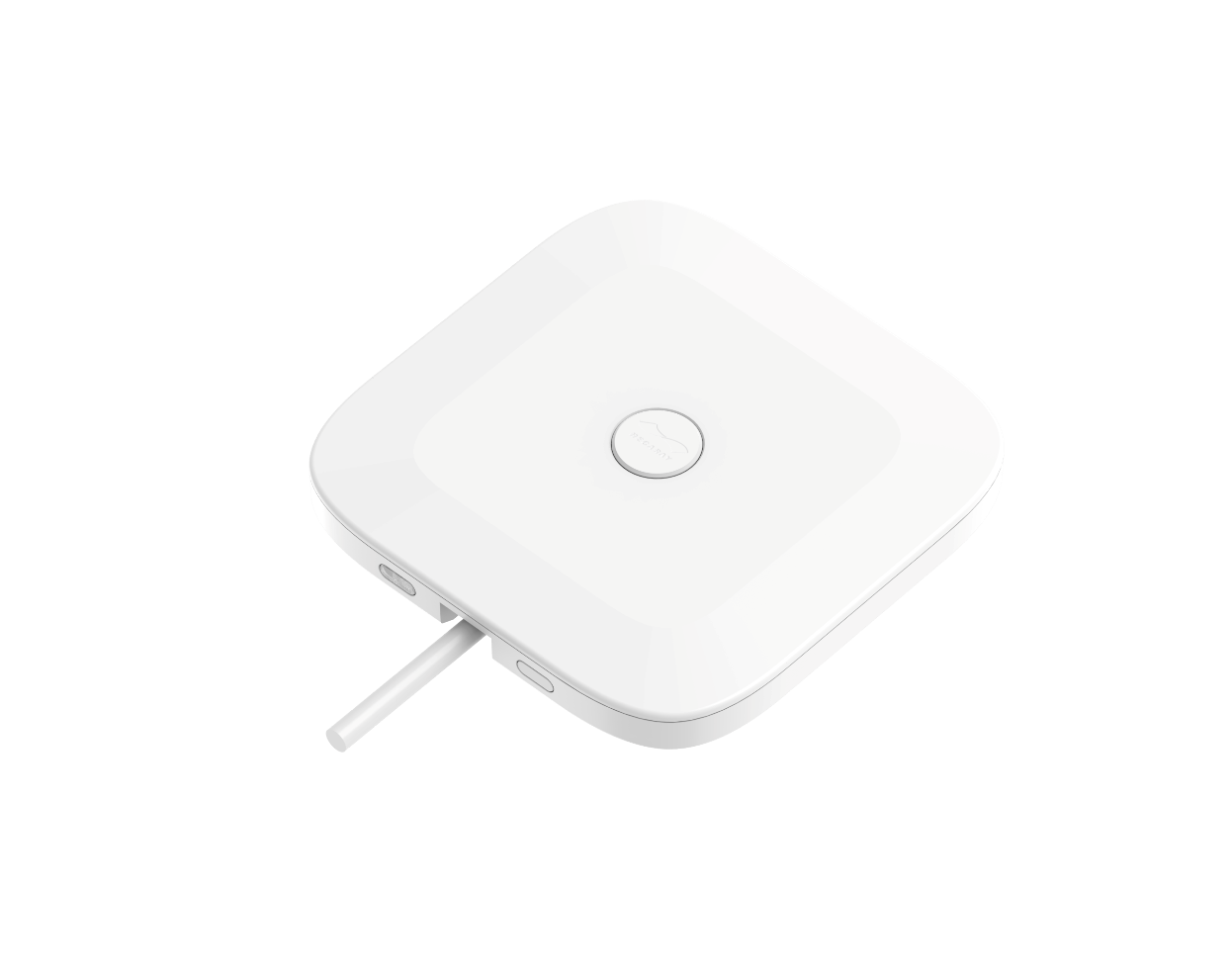

     3.2 产品示意图

     3.3 产品参数表

4. 应用场景

Ø  睡眠不佳者场景：用于对呼吸暂停患者、失眠患者、口呼吸患者等的睡眠监测。

Ø  老人应用场景：老人在离床监测、呼吸心率监测、睡眠质量监测等。

Ø  心肺慢病患者场景：夜间呼吸心率监测，生命体征异常告警等。

Ø  居家场景：关注自身睡眠健康人群的长期自我监测 。

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

安装前请确保安装房间内能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）或4G网络信号（4G版），且安装位置2米内有可用的220V电源插座。

5.1.2  设备安装

将Type-C线插入设备，掀开床垫，将设备放置在被监测人枕头中心、胸部下方的位置，有防滑垫的一面朝下。

         5.1.3  设备自适应

将电源线另一端插入电源适配器，插入220V插座，设备通电后，先保持床上1分钟内无人，以让设备自适应床垫厚度和压力。

    5.2  设备绑定和配网

     5.2.1  准备工作

确保手机蓝牙已打开，设备所在位置能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）或4G网络信号（4G版）

5.2.2  小程序注册

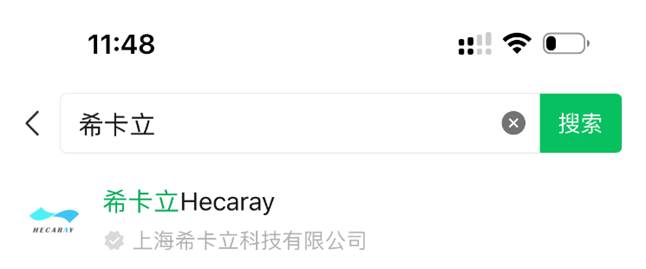

微信小程序搜索“希卡立”，或者扫描下图二维码，找到“希卡立Hecaray” 小程序，注册。



      5.2.3  绑定及配网

Ø  小程序设备界面，点击添加设备，搜索设备；

Ø  设备指示灯蓝灯闪烁，表示设备处于等待连接状态，如设备未处于等待连接状态，可长按配网按键3秒，即可进入等待配网状态；

Ø  Wi-Fi版：搜索到设备后，选择要绑定的设备。等待几秒钟进入配网界面，选择2.4G无线网络，输入密码，点击确定，根据小程序提示进行操作，绑定成功后，设备指示灯熄灭，可在小程序设备界面查看到已绑定设备。

Ø  4G版：搜索到设备后，选择要绑定的设备，等待几秒钟，显示绑定成功后，设备指示灯熄灭，可在小程序设备界面查看到已绑定设备。

6. 功能介绍

     6.1 监测范围、时间说明

     6.1.1  监测范围

探测角度：水平角110°，俯仰角110°

换算成探测范围：以25cm床垫为例，单侧探测范围为以雷达为中心50cm半径的圆形。保持身体胸腔部位处于探测范围内，可以获得较好的生命体征监测效果。

可测床垫厚度及材质：最薄8cm，最厚30cm；海绵/乳胶/弹簧均可，避免高密度厚棕榈床垫。

设备的监测范围和床垫厚度成正比关系，床垫越厚，监测范围越宽。例如当床垫厚度为20cm时，人体躯干接触到以设备为中心横向40cm范围内时，均可正常监测。

6.1.2  监测时间

设备监测当天19点至次日上午11点之间的睡眠情况，其他时间段的睡眠不会生成睡眠记录。

     6.2 实时状态

打开小程序进入设备界面，选择需要查看的设备，默认进入“实时”界面。

6.2.1  设备状态

可查看设备在线/离线情况，人在床/离床情况。通过“设备设置”关注希卡立公众号后，设备上线/离线时，公众号会收到提醒消息。

6.2.2  设备信号评估

当人员在床，设备安装正确，可正常获取数据时，设备稳定率显示正常；设备安装位置有误，获取数据有问题时，设备稳定率显示异常，此时需要对照设备安装说明，检查设备安装位置，或被监测人躺的位置。

6.2.3  实时呼吸

可查看实时呼吸率（大约有5-10秒的延迟）。

6.2.4  实时心率

可查看实时心率（大约有5-10秒的延迟）。

     6.3 睡眠报告

打开小程序进入设备界面，选择需要查看的设备，点击“睡眠报告”选项卡进入睡眠报告界面。

6.3.1  时间选择

可选择查看昨夜，周（自然周），月（自然月）的睡眠数据。

6.3.2  昨夜睡眠报告

      （1）睡眠时间

Ø  睡眠质量：根据睡眠时长、深睡占比、呼吸暂停情况、离床情况等多维数据的睡眠质量打分，一般0-60为较差，60-75为正常，75-90为良好，90以上为优秀。

Ø  上床/起床时间：可查看上床、起床时间。

Ø  卧床时长：从上床到起床的时长。

Ø  睡眠时长：整夜睡眠时长。

Ø  睡眠分期图：可查看深睡、浅睡、快速眼动、清醒分期图。

      （2）睡眠分析

Ø  睡眠准备期：记录上床到入睡的时长。

Ø  离床次数：记录入睡后超过1分钟的离床次数。

Ø  深睡时长：记录深度睡眠的时间。

Ø  睡眠分期饼图：查看深睡占比，其他类型睡眠的大致占比。

      （3）呼吸数据

Ø  从入睡到醒来的呼吸率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均呼吸率。

      （4）呼吸健康

Ø  记录呼吸暂停次数、最长呼吸暂停时间、平均呼吸暂停时间。

Ø  根据呼吸暂停情况，给出呼吸健康评估。

      （5）心率数据

Ø  从入睡到醒来的心率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均心率。

      （6）焦虑指数

Ø  焦虑指数HRV意为心率变异性，是一种测量人们心率波动的指标。如果你的心跳很规律，那么HRV就会比较低；如果你的心跳间隔差别比较大，HRV就会相对较高。通常，我们希望HRV越高越好。

      （7）心动图

Ø  心动图曲线：截取昨夜睡眠中30秒心动图数据，曲线呈现。

Ø  心动图数据

      （8）预警信息

Ø  记录昨夜心率、呼吸率异常，长时离床未归预警信息。需要先在设备设置-预警设置中打开相关设置。

Ø  如昨夜无预警，则不会显示。

      （9）健康指标

Ø  平均心率、平均呼吸率、呼吸暂停次数、RR间隙、翻身/体动次数等数据维度的实测数据和参考指标对比呈现结果。

      （10）健康分析和建议

Ø  情绪水平、疲劳水平、呼吸暂停、心脏健康4个维度的指标评估。

Ø  根据昨夜睡眠报告，给出的建议。

        6.3.3  周

     （1）周睡眠报告：每周1生成，对比上周和上上周睡眠数据，并给出分析和建议

     （2）心率、呼吸率、睡眠时长、呼吸暂停等多维度数据统计。

        6.3.4  月

      （1）月睡眠报告：每月1号生成，对比上月和上上月睡眠数据，并给出分析和建议

       （2）心率、呼吸率、睡眠时长、呼吸暂停等多维度数据统计。

    6.4 设备设置

    6.4.1  被监测人信息

        6.4.2  重新配网（Wi-Fi版）：如需更换网络环境，可在此根据提示操作；物联卡信息（4G版）：查看物联网卡状态，套餐余量，套餐有效时间。

        6.4.3  预警设置：

Ø  1小时内，同类型的预警只会触发1次，设定的监控时间内，同类型的预警最多触发2次。修改任意设定，会重置预警次数。例如，心率过低预警，在凌晨1:20触发，则1:20-2:20分不会再触发该预警。

Ø  关注希卡立公众号，可获取设备上线/离线通知，接收预警信息。

Ø  填写紧急联系人电话号码，发生紧急情况时，会自动拨打该号码示警。

Ø  夜间预警时间设置：可设置预警启用时间，设置范围为晚上19:00至第二天11:00。

Ø  心率预警：可设置高低阈值，超过设定范围，会触发预警。

Ø  呼吸率率预警：可设置高低阈值，超过设定范围，会触发预警。

Ø  夜间长时离床未归预警：当入睡后，中途离床超过设定阈值，会触发预警。注意，该预警触发的前置条件为，离床前有10分钟连续在床记录。6.4.4  更多设置：可修改设备备注名，解绑设备。

     6.5 参数定义

小程序内涉及到的所有参数说明如下。

     6.6 指示灯说明

Ø  等待配网：蓝灯闪烁（长按就3秒可进入此状态）。

Ø  Wi-Fi已连接：蓝灯闪烁3次后熄灭。

Ø  Wi-Fi断开：蓝灯常亮。

Ø  OTA升级：绿灯闪烁。

7. 常见问题

Ø  设备搜索不到

•        确保设备已上电，指示灯转圈闪烁。

•        手机蓝牙已经打开（确定微信小程序有蓝牙使用权限）。

Ø  设备配网失败

•        设备只能连接2.4G无线网络或者2.4G/5G混合网络，如无法确定所用Wi-Fi网络是否为2.4G，请检查路由器设置。

Ø  设备监测数据异常、不准

•        请根据说明检查设备安装位置，确保设备安装正确，设备稳定率正常。

•        本产品适用于人体静息状态下的呼吸率心率测量，若人在床上有大幅体动，可能导致数据监测异常。

•        设备只能保证一人在床的数据准确性，如两人在床，可能会影响数据准确性。

8. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-40℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  本品的监测数据仅作为参考使用；

Ø  勿让儿童玩耍本产品。

9. 免责声明

我司认为，在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性，但仍难以排除个别不准确或不完备之描述，故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
