1. 产品概述

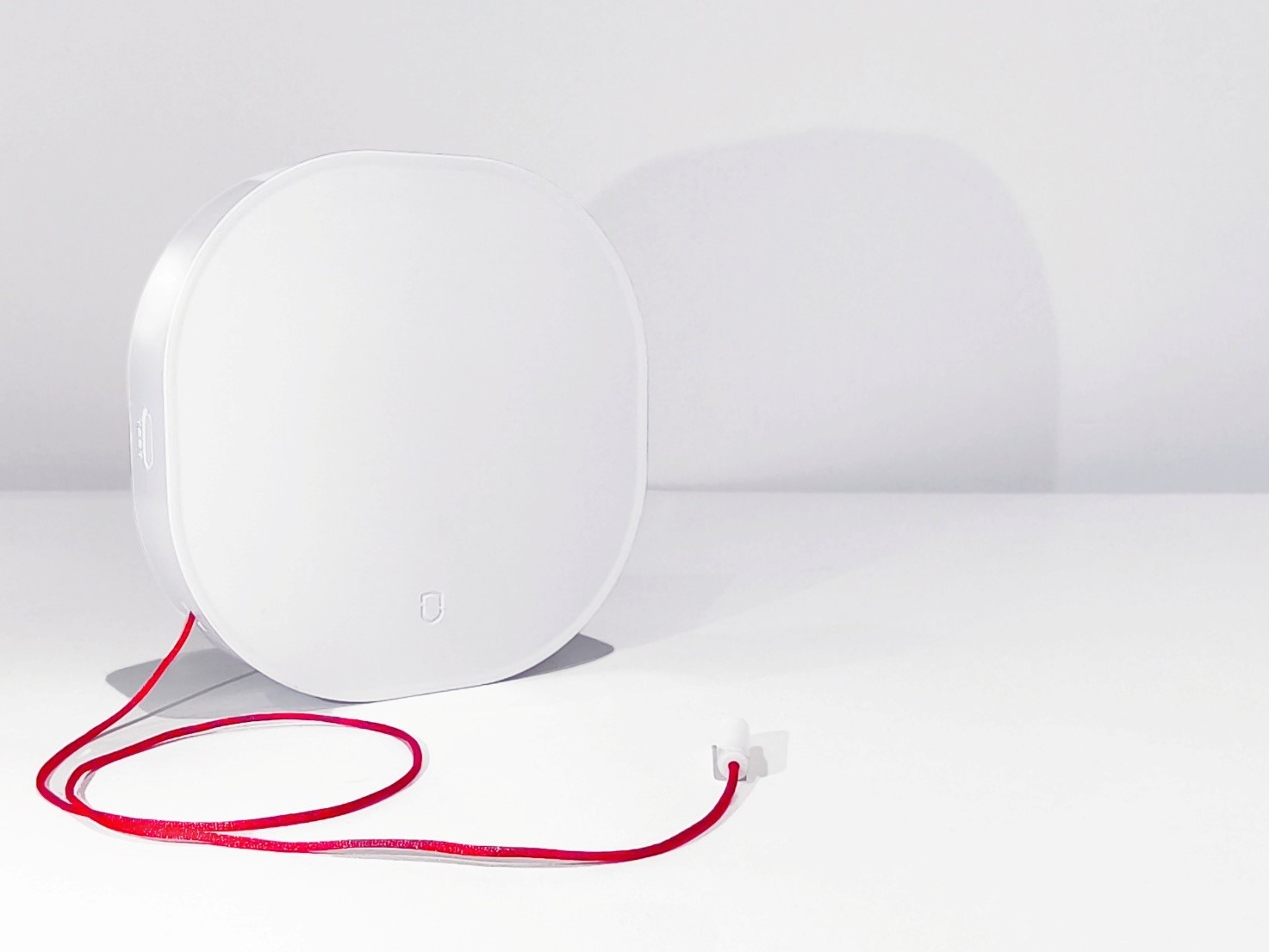

生命体征监护报警器X7是一款基于毫米波无线感知技术的新型健康监测设备。它通过多普勒原理，发射并收集人体反射的毫米波，隔空获取人体表面微运动信息，采集人体的呼吸、心率、体动等数据，并以此对人体的心肺健康、睡眠健康情况做出判断，让被监测者更准确的了解自身的睡眠健康状况。

生命体征监护报警器X7可以实现在离床识别、入睡/醒来时间记录、睡眠时间记录、深睡比例分析、心率记录、呼吸频率记录、呼吸暂停记录、离床情况记录等功能。它内置4G通话功能，可实现双向实时语音通话。X7具有心率异常、呼吸率异常、夜间长时离床未归、长时无人、防拆等多种报警功能。

2. 产品特点

Ø   精准的呼吸率监测

Ø   精准的心率监测

Ø  睡眠分期

Ø  呼吸暂停监测

Ø  最远 1.5米有效检测距离

Ø   拉绳警报

Ø  4G实时通话

Ø  安装方便，完全无感监测

Ø  小程序绑定及查看数据，简单方便

3. 规格参数

     3.1 包装清单

报警器、固定支架、说明书、Type-C电源线、电源适配器、3M胶贴、膨胀螺丝

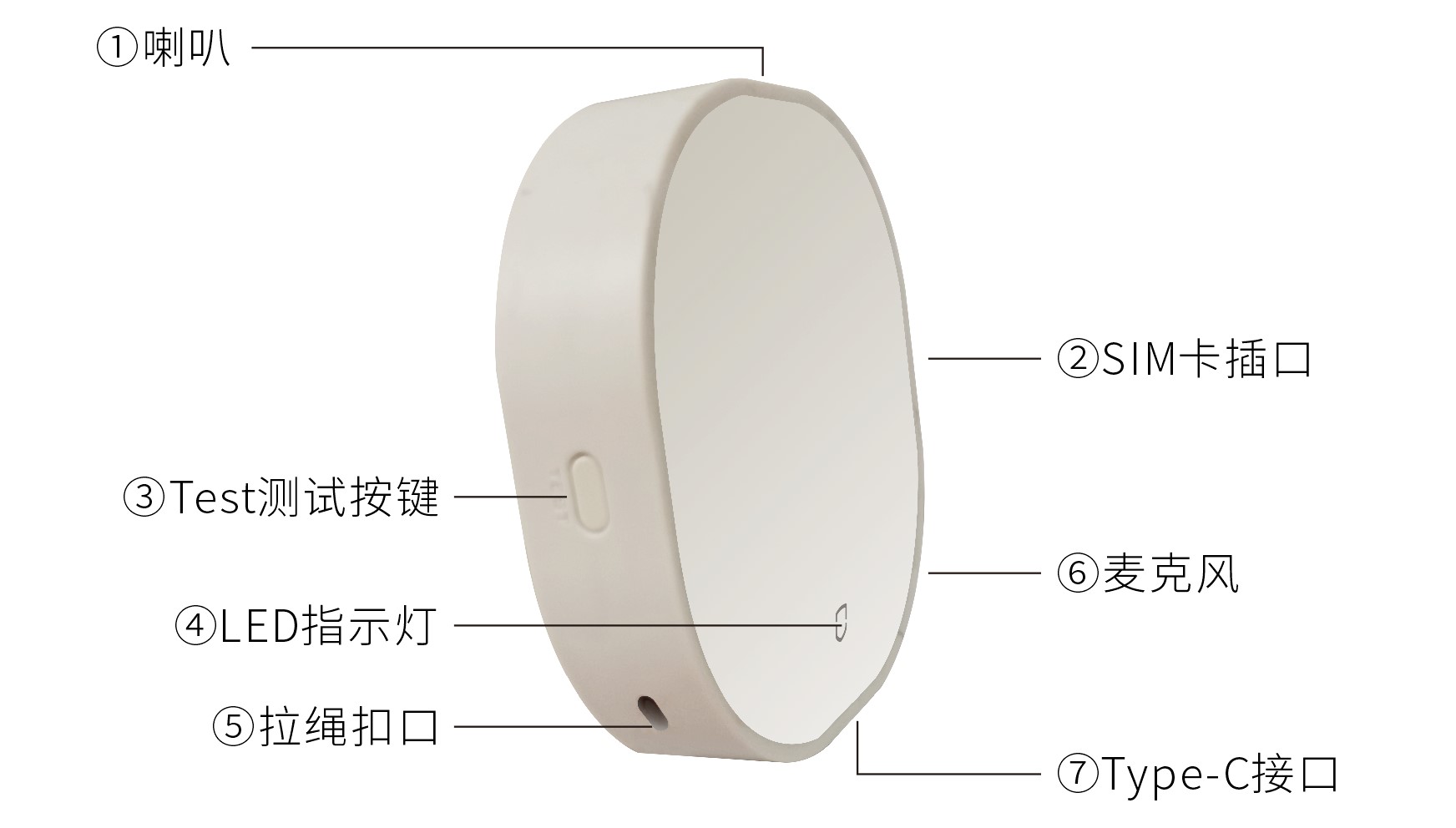

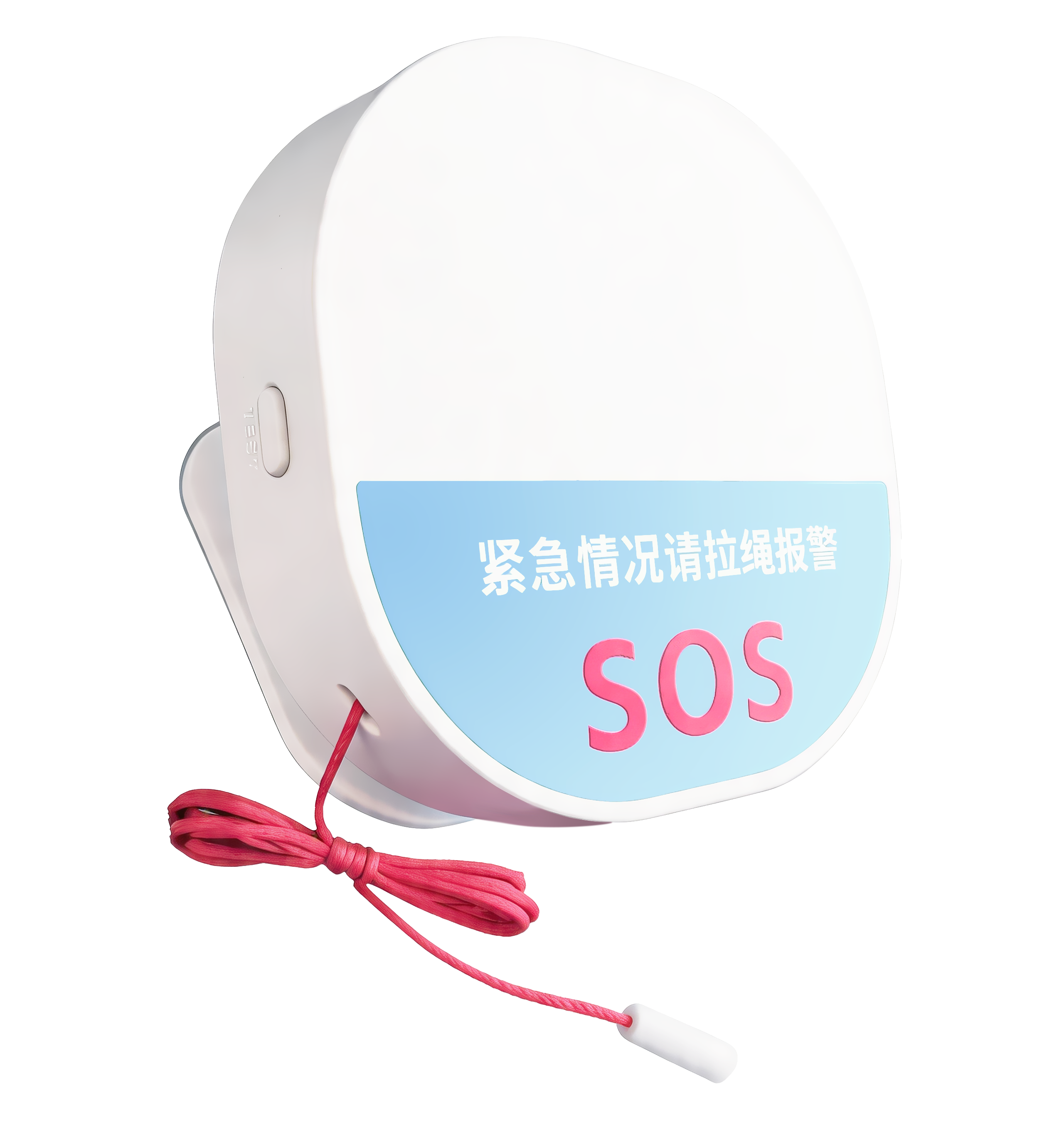

     3.2  产品示意图

     3.3  产品参数表

品名	生命体征监护报警器X7
产品型号	SA-07
执行标准	MZ/T 238-2025
雷达频率	60 GHz
调频模式	FMCW
收发天线数量	1T1R
最大检测距离	1.5m
环境温度	-10℃ ~ 40℃
输入参数	5V⎓2A
功耗	≈ 0.6W
产品净重	约119g
外形尺寸	110×110×24mm
包装尺寸	114×114×85mm
在线调试/升级	OTA 升级
无线通信方式	4G LTE

4. 应用场景

Ø  智慧养老场景：用于对老人生命体征、睡眠进行监测，且具备紧急报警功能

Ø  居家养老场景：老人在离床监测、呼吸心率监测、睡眠质量监测，紧急呼叫等。

Ø  心肺慢病患者场景：夜间呼吸心率监测，生命体征异常告警等。

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

安装前请确保安装房间内能正常接收4G无线网络信号，具体运营商请根据所选择4G卡确认。安装位置2米内需有可用的220V电源插座。

5.1.2  单人床设备安装

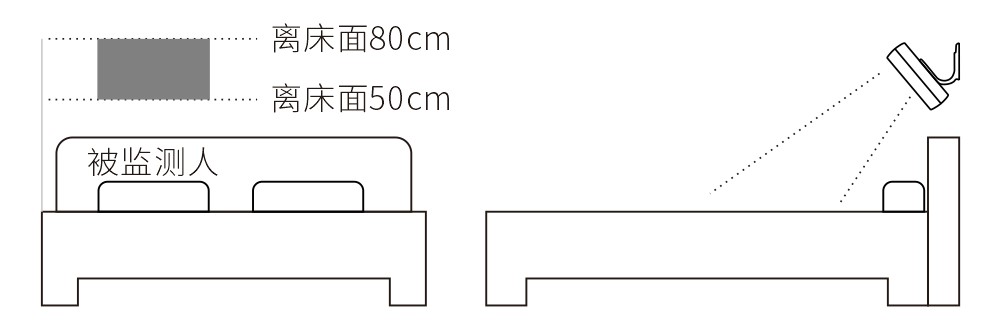

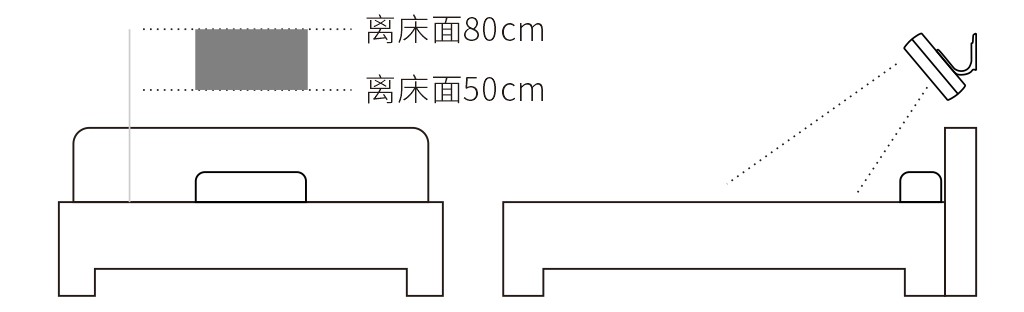

设备安装在距离床面50-80cm，且与人睡眠时枕头中心处对齐（如下图方框区域）。如需安装在床侧面，尽量保证设备距离人体胸部位置不超过1.2米，且设备主体对准人体胸部位置。

设备安装在距离床面50-80cm，且与人睡眠时枕头中心处对齐（如下图方框区域）。如需安装在床侧面，尽量保证设备距离人体胸部位置不超过1.2米，且设备主体对准人体胸部位置。

5.1.4  设备固定

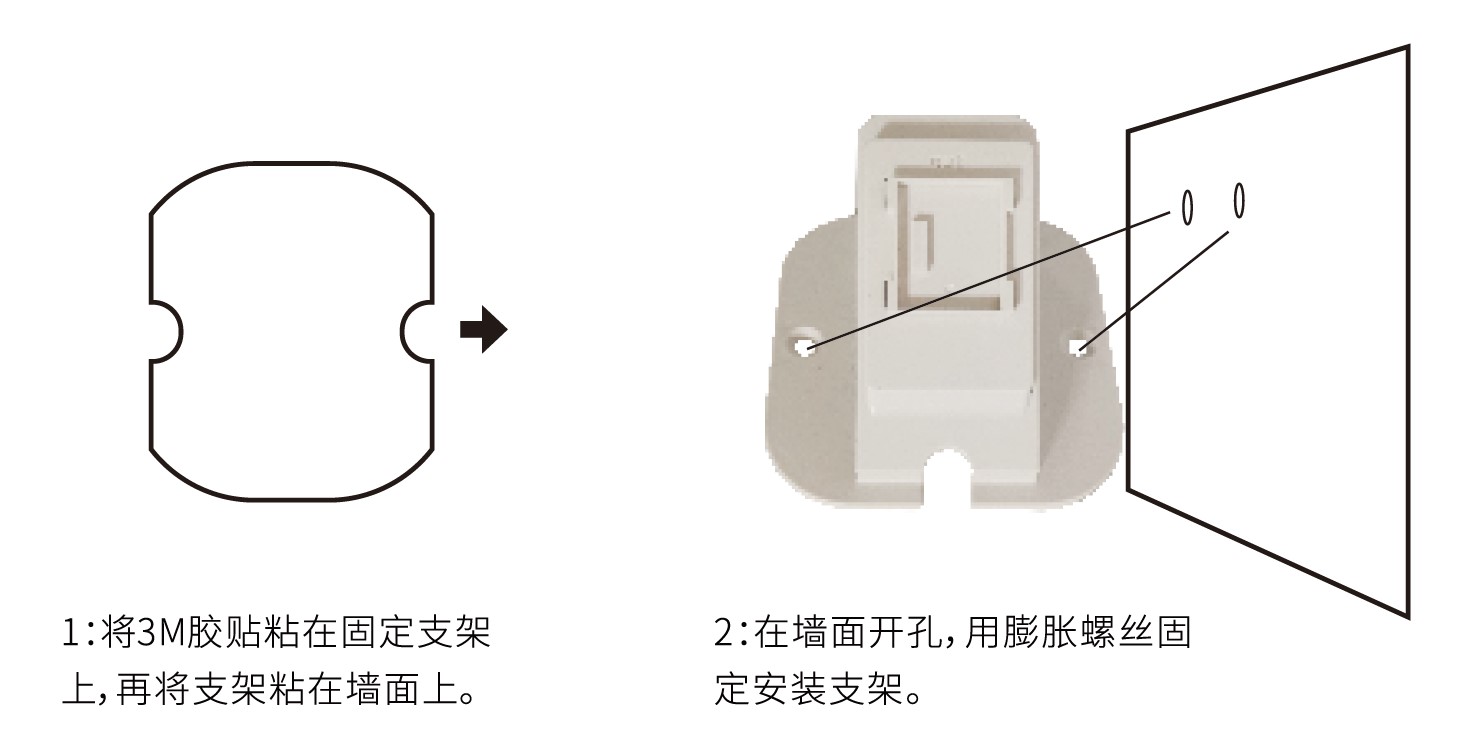

确认好安装位置后，先将固定支架安装在墙面上。

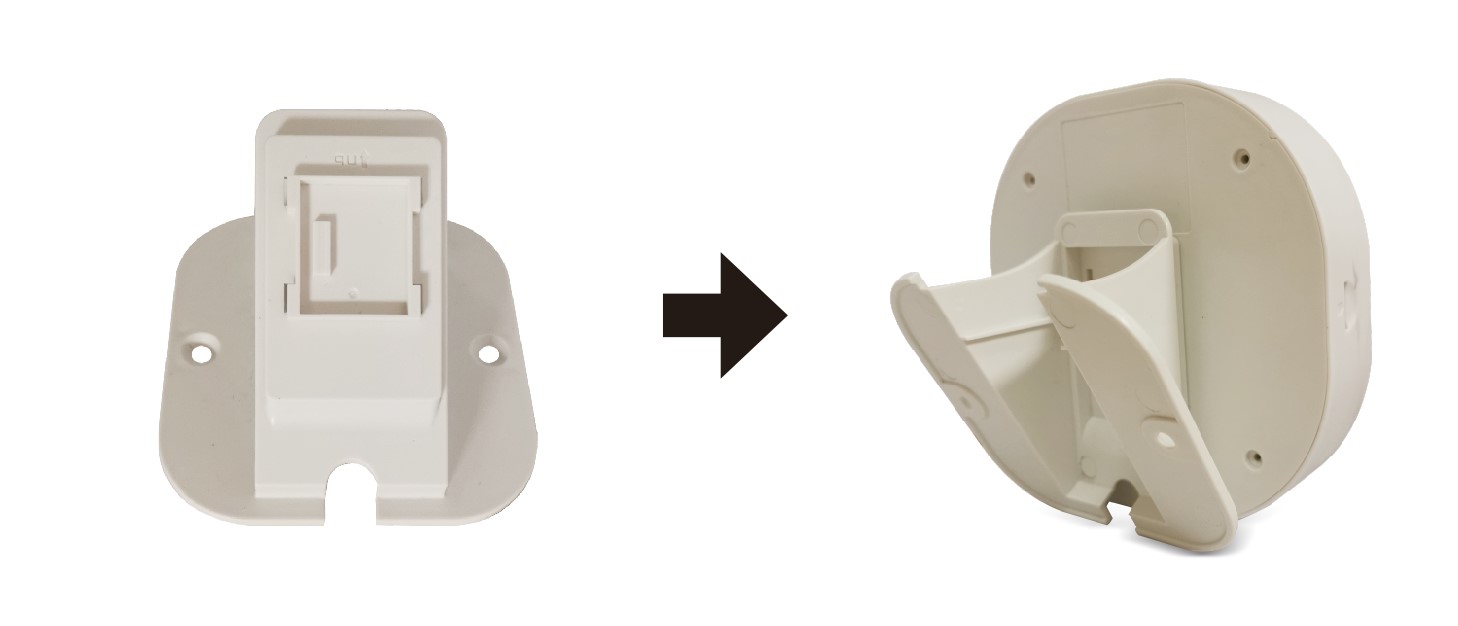

将设备主体对准固定支架卡扣，按照提示的箭头方向卡紧设备。

      5.1.5  插入4G卡

        将4G卡插入SIM卡插口，请注意方向。

5.1.6  设备供电

        将Type-C线插入设备，另一端连接电源适配器，插入220V插座。通电后，等待设备连上网络，通过小程序添加设备。

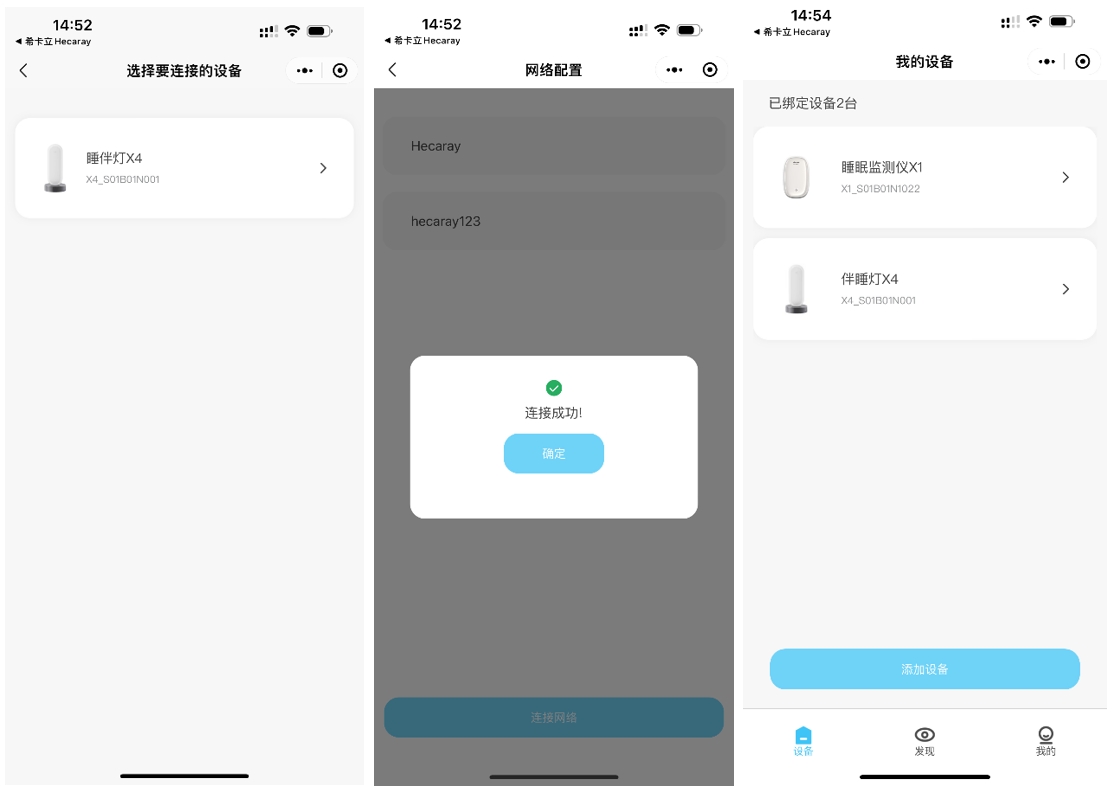

     5.2 设备绑定

     5.2.1  设备绑定

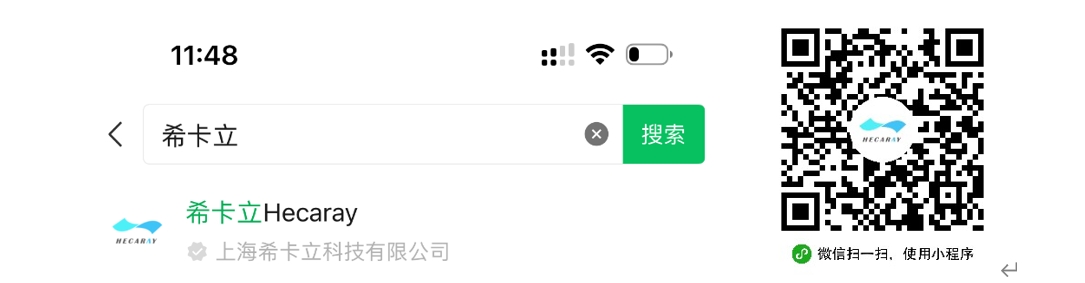

                 微信小程序搜索“希卡立Hecaray”，登录后，点击“添加设备”-“扫码添加设备”，扫描设备背面的二维码，添加设备。

5.2.2  4G卡信息

4G卡包含300M/月流量，50分钟/月语音时长，合计12个月。如需查看4G网卡状态或充值，可用微信扫描设备背部二维码，按照提示进行操作。

   5.2.3  更换使用者

              如设备需要更换使用者，需已绑定用户解绑后，新用户才可以绑定。



6. 功能介绍

     6.1 监测范围、时间说明

     6.1.1  监测范围

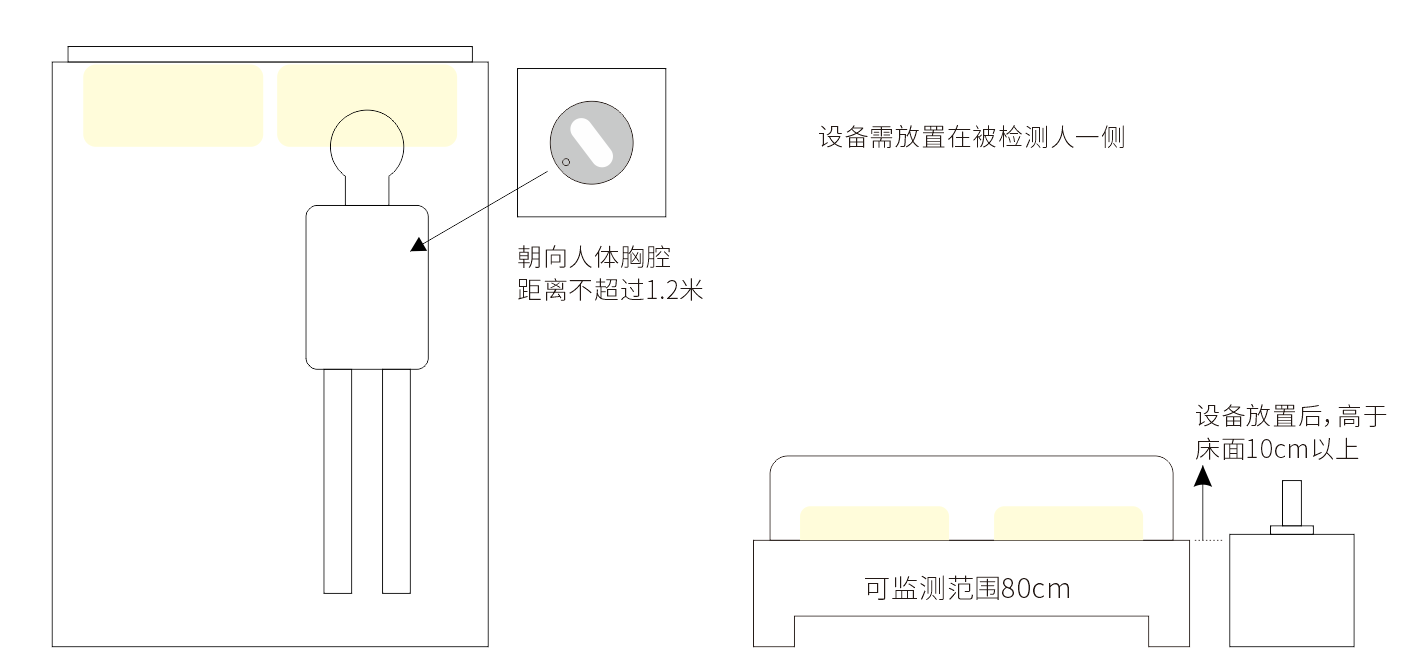

距离：设备中心距人体胸腔位置，大于50cm，小于120cm范围内。
          人卧床范围：建议不要超过设备垂直中心左右40cm范围

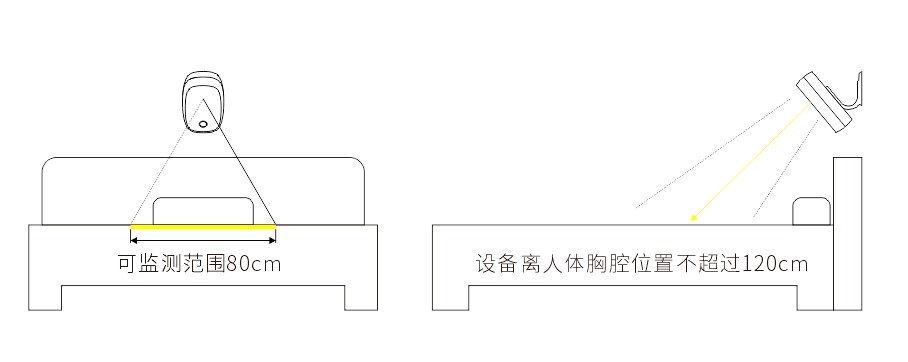

可监测范围示意图

6.1.2  监测时间

生命体征监测时间，可在设置—监测参数设置中进行设置。默认值为晚上19点至次日11点。

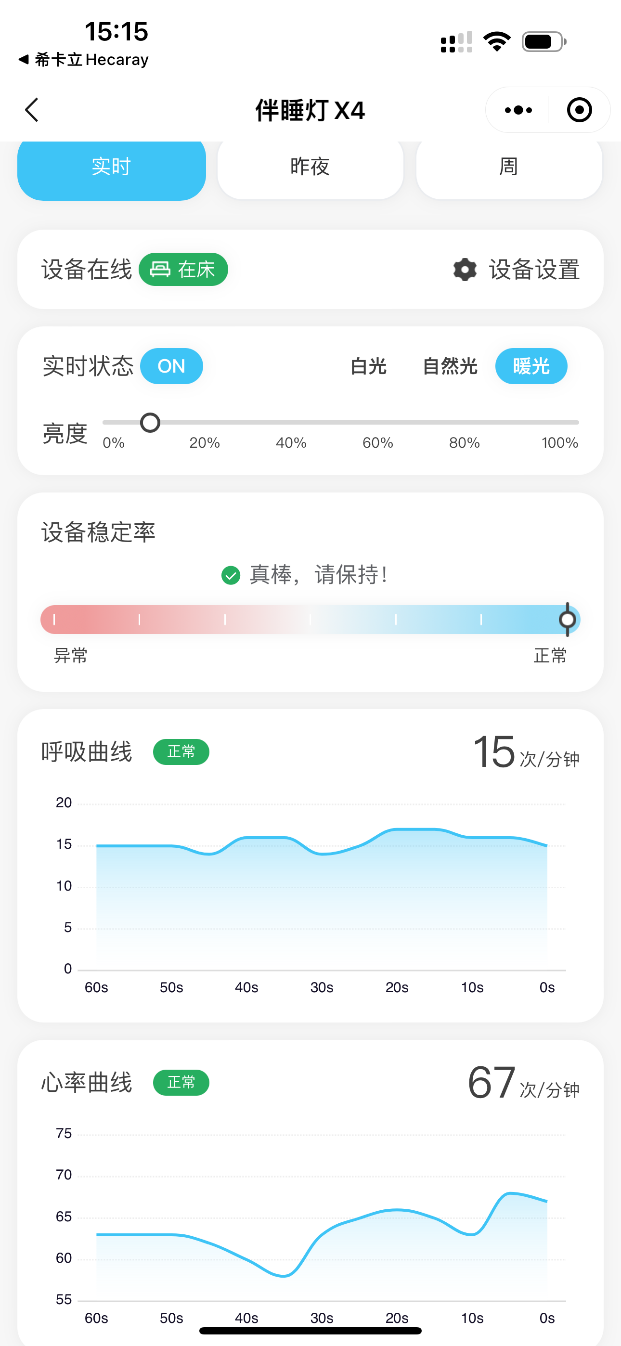

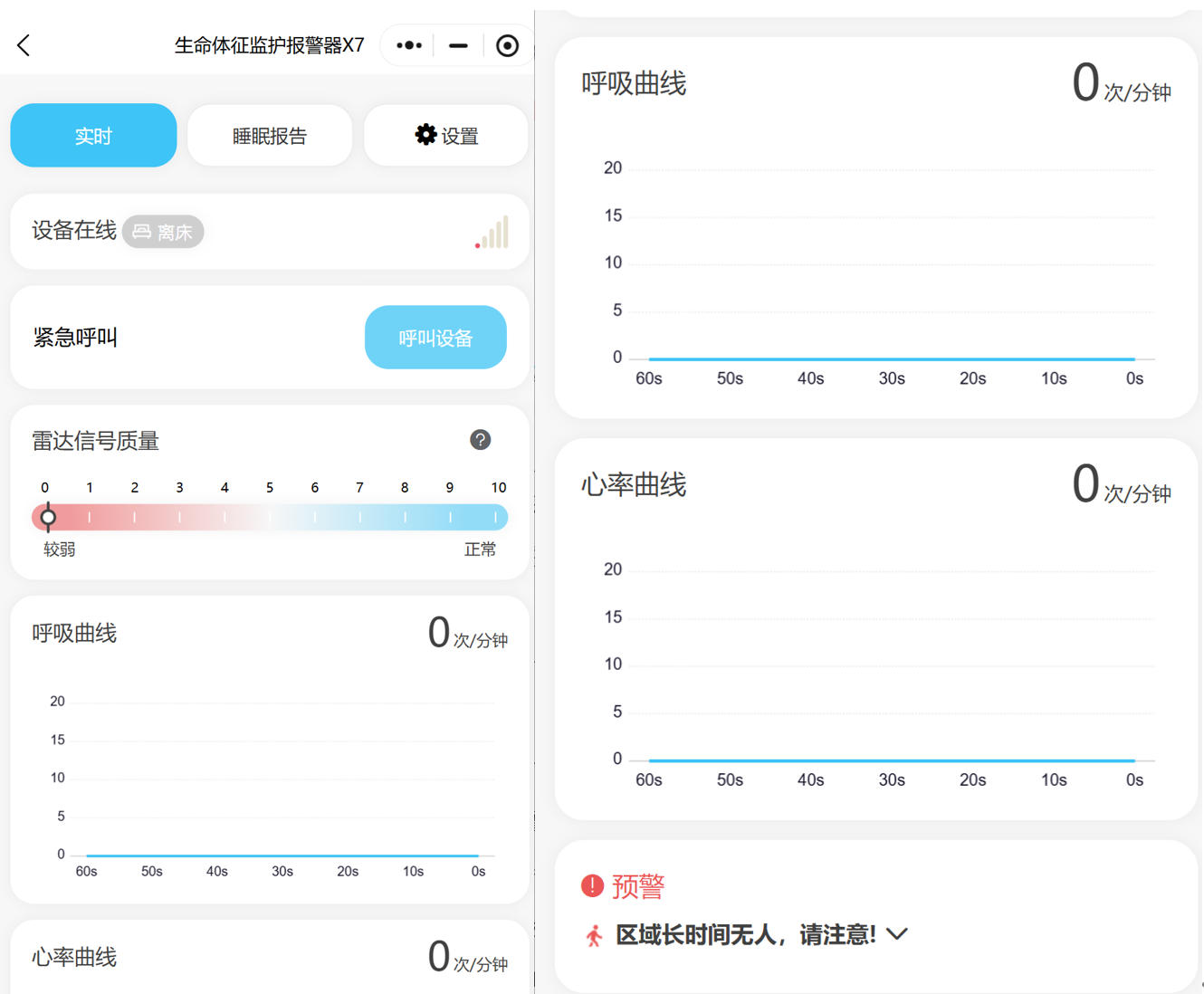

     6.2 实时数据

打开小程序进入设备界面，选择需要查看的设备，默认进入“实时”界面。

可查看设备在线/离线情况，人在床/离床情况。通过“设备设置”关注希卡立公众号后，设备上线/离线时，公众号会收到提醒消息。

6.2.2  雷达信号质量

        当人员在床，设备安装正确，可正常获取数据时，设备稳定率显示正常；设备安装位置有误，获取数据有问题时，设备稳定率显示异常，此时需要对照设备安装说明，检查设备安装位置，或被监测人躺的位置。

6.2.3  呼叫设备

可自动获取设备的电话号码，并通过手机向设备拨出电话。

         可查看实时呼吸率（大约有5-10秒的延迟）。

6.2.5 实时心率

        可查看实时心率（大约有5-10秒的延迟）。

6.2.5 预警记录

        可查看12小时内的预警记录。

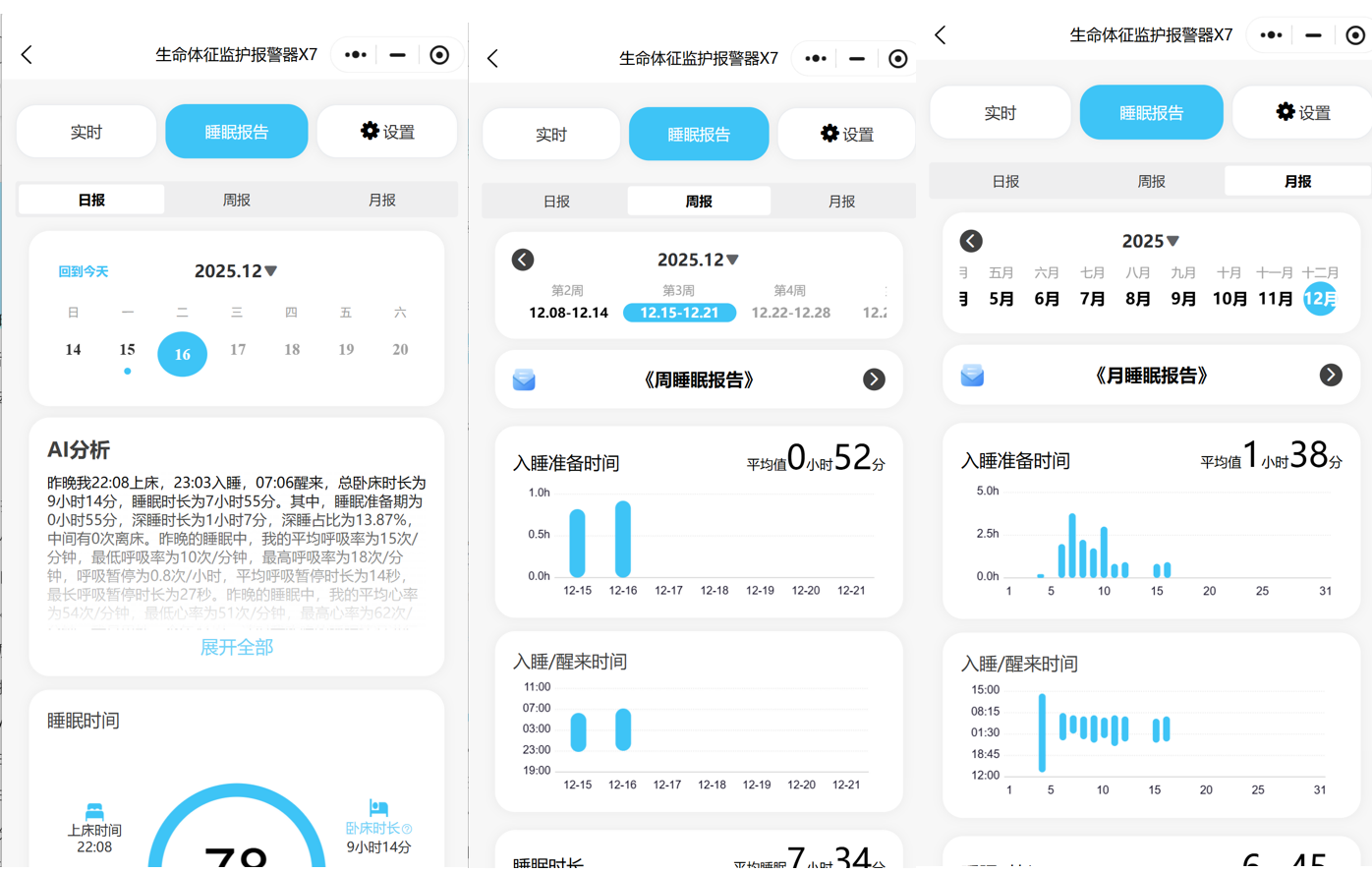

     6.3 睡眠报告

打开小程序进入设备界面，选择需要查看的设备，点击“睡眠报告”选项卡进入睡眠报告界面。



         6.3.1  时间选择

可选择查看昨夜，周（自然周），月（自然月）的睡眠数据

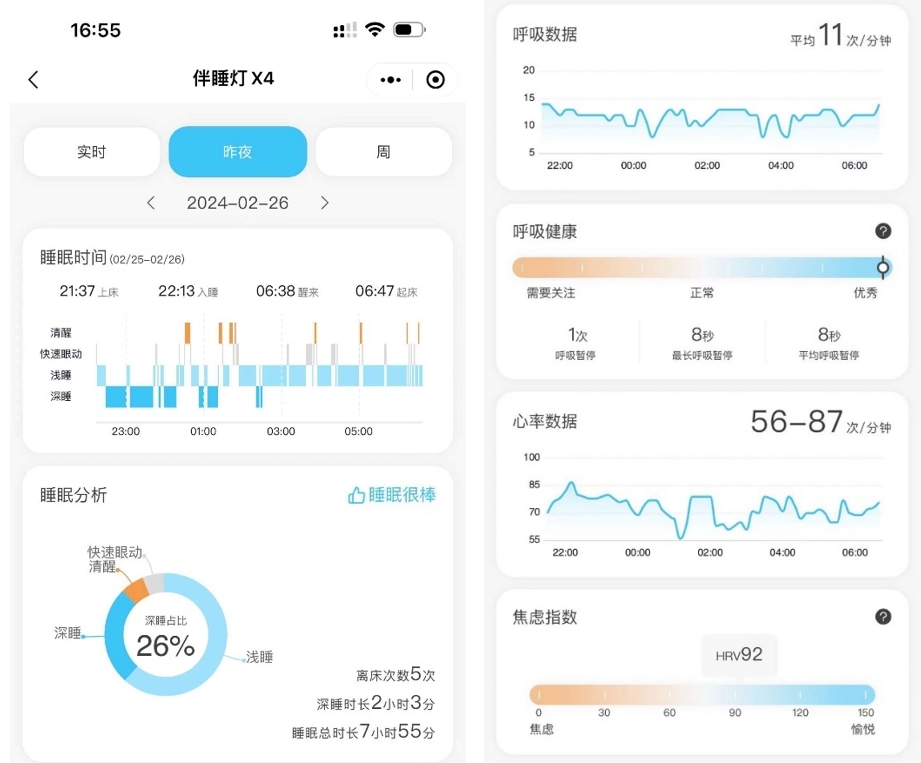

6.3.2  昨夜睡眠报告

（1）睡眠时间

Ø   睡眠质量：根据睡眠时长、深睡占比、呼吸暂停情况、离床情况等多维数据的睡眠质量打分，一般0-60为较差，60-75为正常，75-90为良好，90以上为优秀。

Ø  上床/起床时间：可查看上床、起床时间。

Ø  卧床时长：从上床到起床的时长。

Ø  睡眠时长：整夜睡眠时长。

Ø  睡眠分期图：可查看深睡、浅睡、快速眼动、清醒分期图。

       （2）睡眠分析

Ø  睡眠准备期：记录上床到入睡的时长。

Ø  离床次数：记录入睡后超过1分钟的离床次数。

Ø  深睡时长：记录深度睡眠的时间。

Ø  睡眠分期饼图：查看深睡占比，其他类型睡眠的大致占比。

       （3）呼吸数据

Ø  从入睡到醒来的呼吸率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均呼吸率。

       （4）呼吸健康

Ø  记录呼吸暂停次数、最长呼吸暂停时间、平均呼吸暂停时间。

Ø  根据呼吸暂停情况，给出呼吸健康评估。

       （5）心率数据

Ø  从入睡到醒来的心率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均心率。

       （6）焦虑指数

Ø  焦虑指数HRV意为心率变异性，是一种测量人们心率波动的指标。如果你的心跳很规律，那么HRV就会比较低；如果你的心跳间隔差别比较大，HRV就会相对较高。通常，我们希望HRV越高越好。

        （7）心动图

Ø  心动图曲线：截取昨夜睡眠中30秒心动图数据，曲线呈现。

Ø  心动图数据

       （8）预警信息

Ø  记录昨夜心率、呼吸率异常，长时离床未归预警信息。需要先在设备设置-预警设置中打开相关设置。

Ø  如昨夜无预警，则不会显示。

       （9）健康指标

Ø  平均心率、平均呼吸率、呼吸暂停次数、RR间隙、翻身/体动次数等数据维度的实测数据和参考指标对比呈现结果。

       （10）健康分析和建议

Ø  情绪水平、疲劳水平、呼吸暂停、心脏健康四个维度的指标评估。

Ø  根据昨夜睡眠报告，给出的建议。

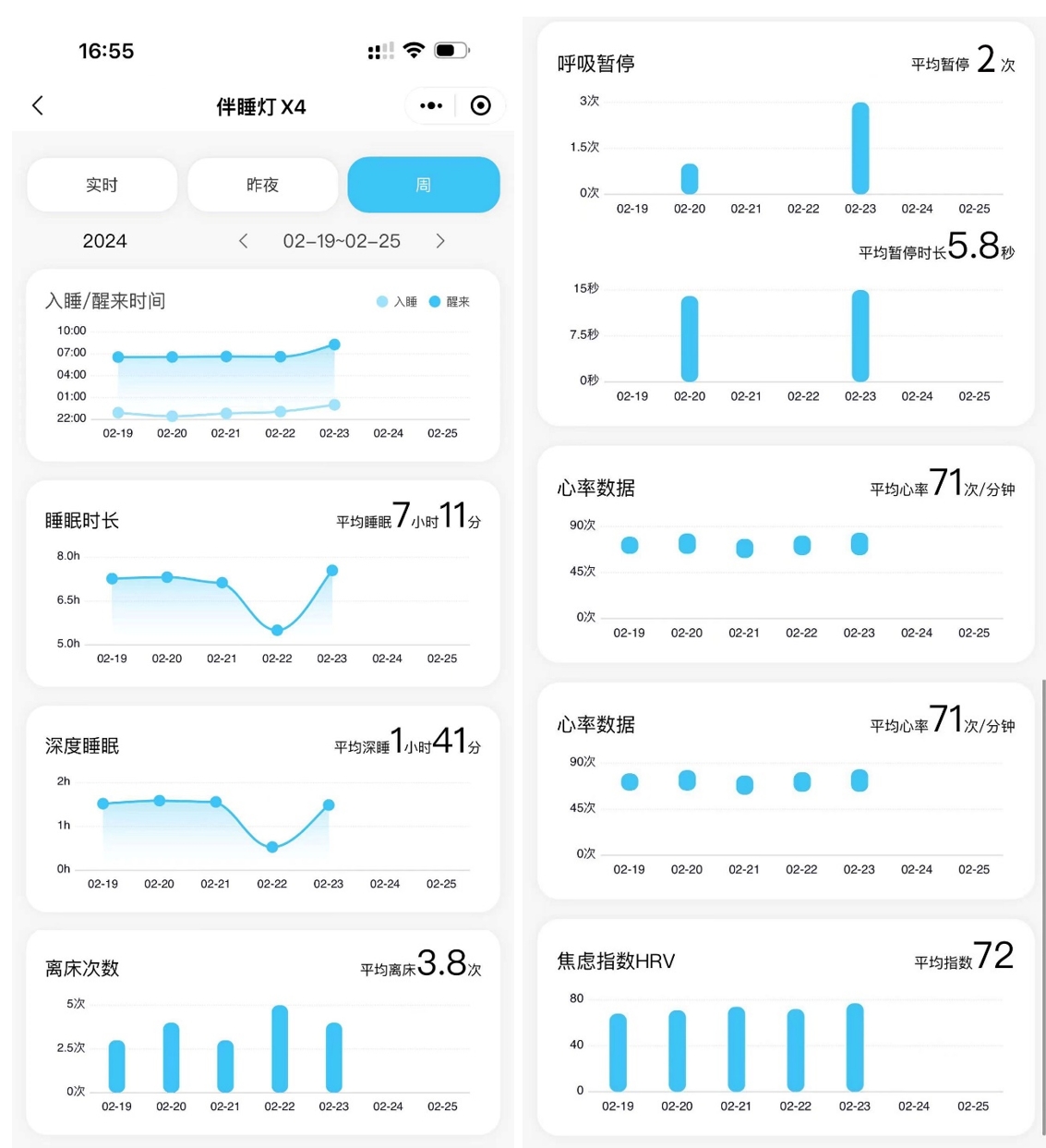

        6.3.3  周

（1）周睡眠报告：每周1生成，对比上周和上上周睡眠数据，并给出分析和建议
（2）心率、呼吸率、睡眠时长、呼吸暂停等多维度数据统计。

（1）月睡眠报告：每月1号生成，对比上月和上上月睡眠数据，并给出分析和建议
（2）心率、呼吸率、睡眠时长、呼吸暂停等多维度数据统计。

     6.4 周睡眠数据统计

打开小程序进入设备界面，选择需要查看的设备，点击“设置”选项卡进入设置界面。

       6.4.1  被监测人信息

被监测人信息：可修改被监测人基础信息，如变换被监测人，或变换睡眠环境，请务必及时准确的修改相关信息，这将直接影响监测准确度。

      6.4.2  监测参数设置

可设置睡眠报告统计时间。

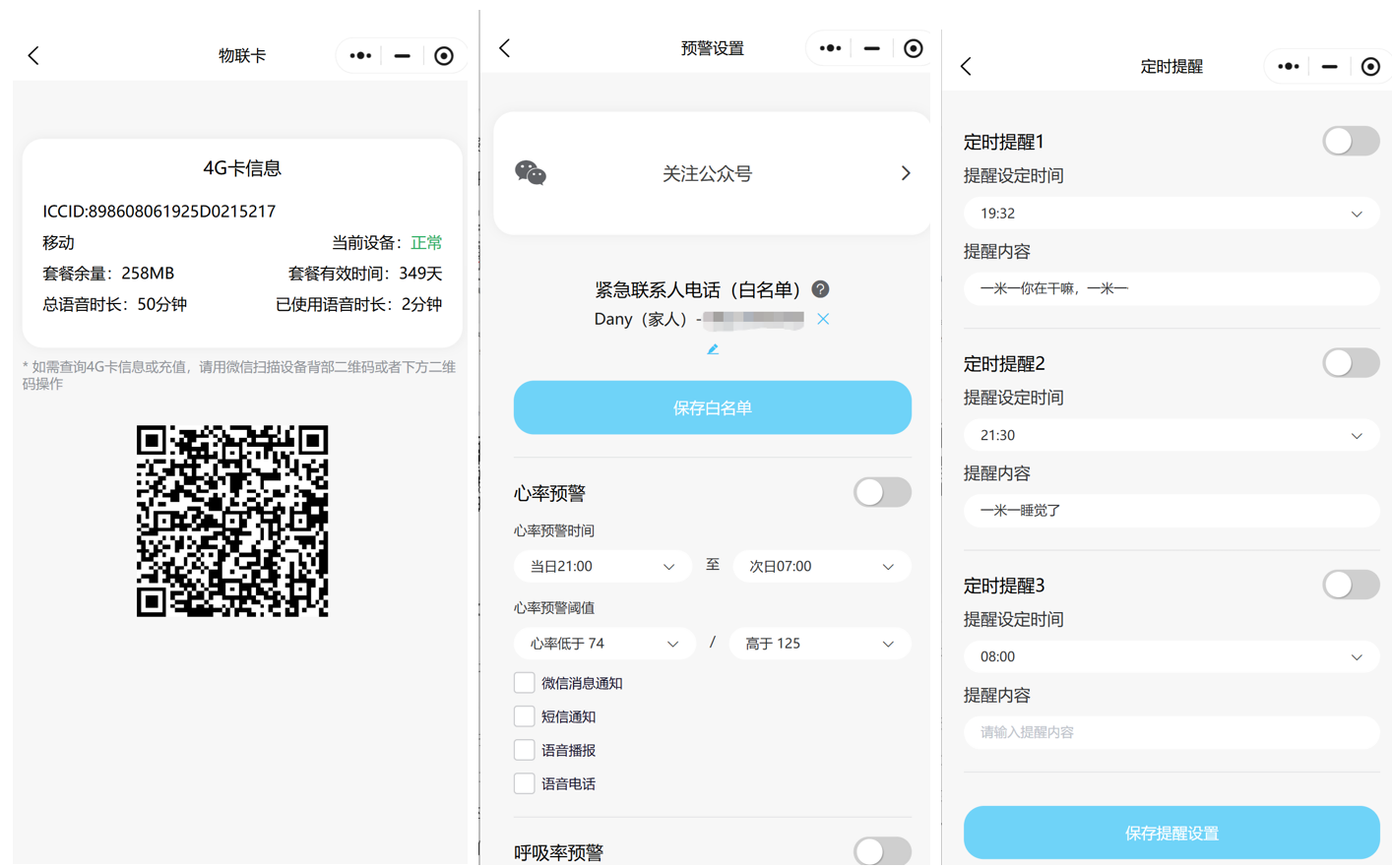

      6.4.3  4G卡信息

查看4G卡状态，套餐余量，套餐有效时间。

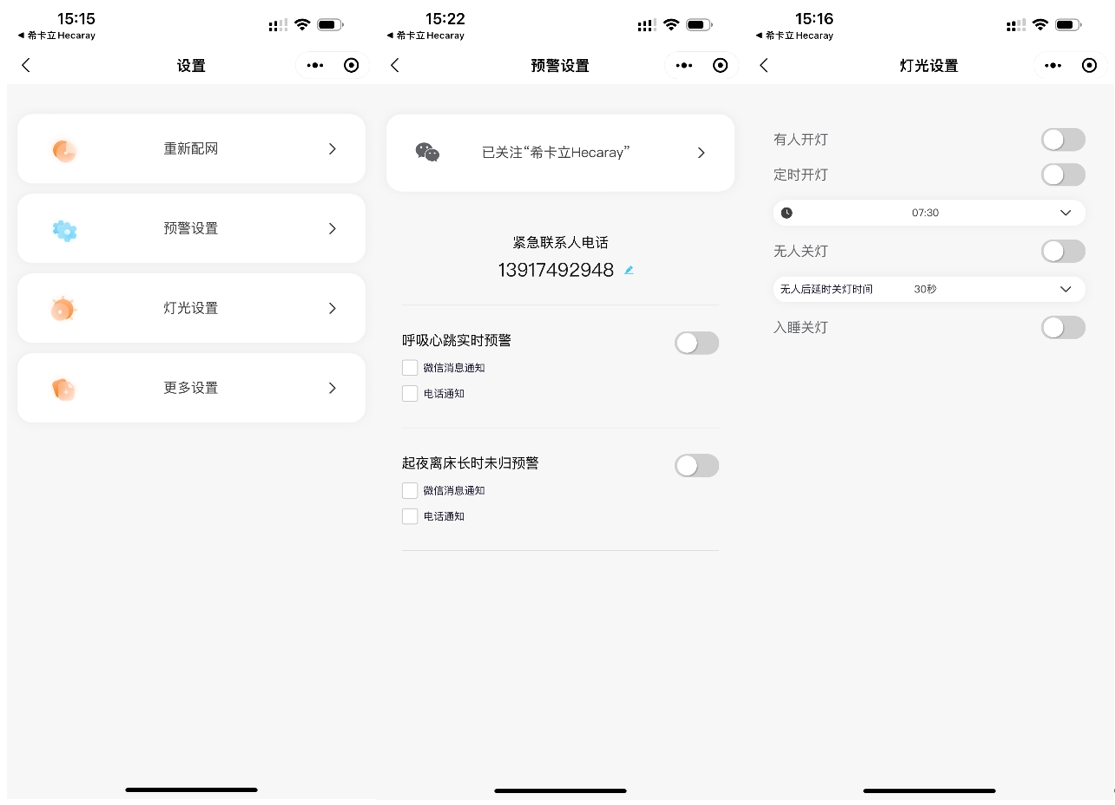

       6.4.4  预警设置

包含心率异常预警、呼吸率异常预警、夜间长时离床未归预警、长时无人预警、拉绳报警、设备拆卸报警。

Ø  预警方式包含：公众号消息通知，要实现该通知方式，需先关注“希卡立”微信公众号；短信通知、语音电话通知、实时电话通知，这3种通知方式，都需要设置紧急联系人电话号码。

Ø  请务必注意，只有设置的紧急联系人电话号码，才可以和设备进行实时通话，最多可设置3个紧急联系人。运营商要求，该白名单每月只能设置修改一次，请在初次设置时，务必注意添加完整。白名单设置后，会在24小时内生效。

Ø  语音电话通知是指通过网络平台的语音电话呼叫紧急联系人，实时电话是指通过设备本身4G电话卡呼叫紧急联系人，这两种通知方式，只能2选1。

Ø  心率预警：可设置心率预警时间、预警阈值、预警通知方式。

Ø  呼吸率预警：可设置呼吸率预警时间、预警阈值、预警通知方式。

Ø  夜间长时离床未归预警：可设夜间长时离床未归预警时间、预警阈值、预警通知方式。离床预警需保证离床前10分钟以上，床上一直有人，才可正常触发。

Ø  长时无人预警：可设置长时无人预警时间、无人时长、预警通知方式。

Ø  拉绳报警：可设置拉绳报警开关、报警通知方式。

Ø  拆卸报警：可设置设备拆卸报警开关、报警通知方式。

Ø  为避免打扰，同一个类型的预警，一小时内只会预警一次，修改任意预警信息内容，会重置预警次数。例如，心率过高预警在3:30分进行了预警，则只有在4:30分后的触发才会正常预警。但使用者主动触发的拉绳报警，不受此限制。

Ø  整晚的预警内容会在睡眠报告页面显示。

Ø  语音电话通知的号码为座机号码，如需接收预警电话，请注意不可设置屏蔽陌生号码来电。

        6.4.5 定时提醒

           可设置3组定时提醒。包含提醒内容、提醒时间。

        6.4.6  分享设备

           设备绑定者可以将设备分享给亲人、护工等，被分享者需先注册“希卡立Hecaray”小程序，才能绑定设备。绑定设备后，被分享者可查看设备实时数据、睡眠报告、被监测人基础信息，但不能进行设置。每个设备最多分享给3个人。

        6.4.7 定时提醒更多设置

           可为设备设置别名，查看硬件版本号、固件版本号，固件升级，解绑设备。

        6.4.8定时提醒

           可设置3组定时提醒。包含提醒内容、提醒时间。

      6.5 实时通话功能

 Ø  设备只可以与预警设置里面设置的电话号码进行实时通话。因运营商需要配置该白名单，一般会有几小时的延迟，用户亦可通过扫描设备上的4G卡二维码，配置白名单。

 Ø  当某种预警触发实时电话的通知方式后，会从设备按照预警设置预留的电话号码顺序进行拨打，其中1个接通后，该次通知即结束。

Ø   预警设置里的电话号码，可主动呼叫设备，设备端会自动接通。

Ø   如4G卡内语音通话时长用完，可通过扫描设备背面的4G卡二维码充值或更换套餐。

      6.6 参数定义

小程序内涉及到的所有参数说明如下。

     6.7 指示灯说明

Ø  绿灯：网络指示灯。网络异常：快闪、网络正常+平台未链接：慢闪、网络正常+平台已链接：熄灭

Ø  红灯：雷达、OTA升级指示灯。雷达未就绪：常亮、OTA升级中：慢闪、其他情况：熄灭

7. 常见问题

Ø  设备联网不成功

•        确保4G卡插入方向正确，且卡处于有效期内。

•        请确认卡的运营商，并在使用地对于的信号较好。

Ø   如何查看设备当前状态

•        长按设备侧面的Test按键，可语音播报设备当前状态。

Ø  设备监测数据异常、不准

•        请根据说明检查设备安装位置，确保设备安装正确，设备稳定率正常。

•        本产品适用于人体静息状态下的呼吸率心率测量，若人在床上有大幅体动，可能导致数据监测异常。

•        设备只能保证一人在床的数据准确性，如两人在床，可能会影响数据准确性。

8. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-40℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  请勿将本品安装在空调出风口、阳光直射的窗户、浴室等可能存在高温高湿的环境中；

Ø  本品的监测数据仅作为参考使用；

Ø  勿让儿童玩耍本产品。

9. 免责声明

我司认为，在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性，但仍难以排除个别不准确或不完备之描述，故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
