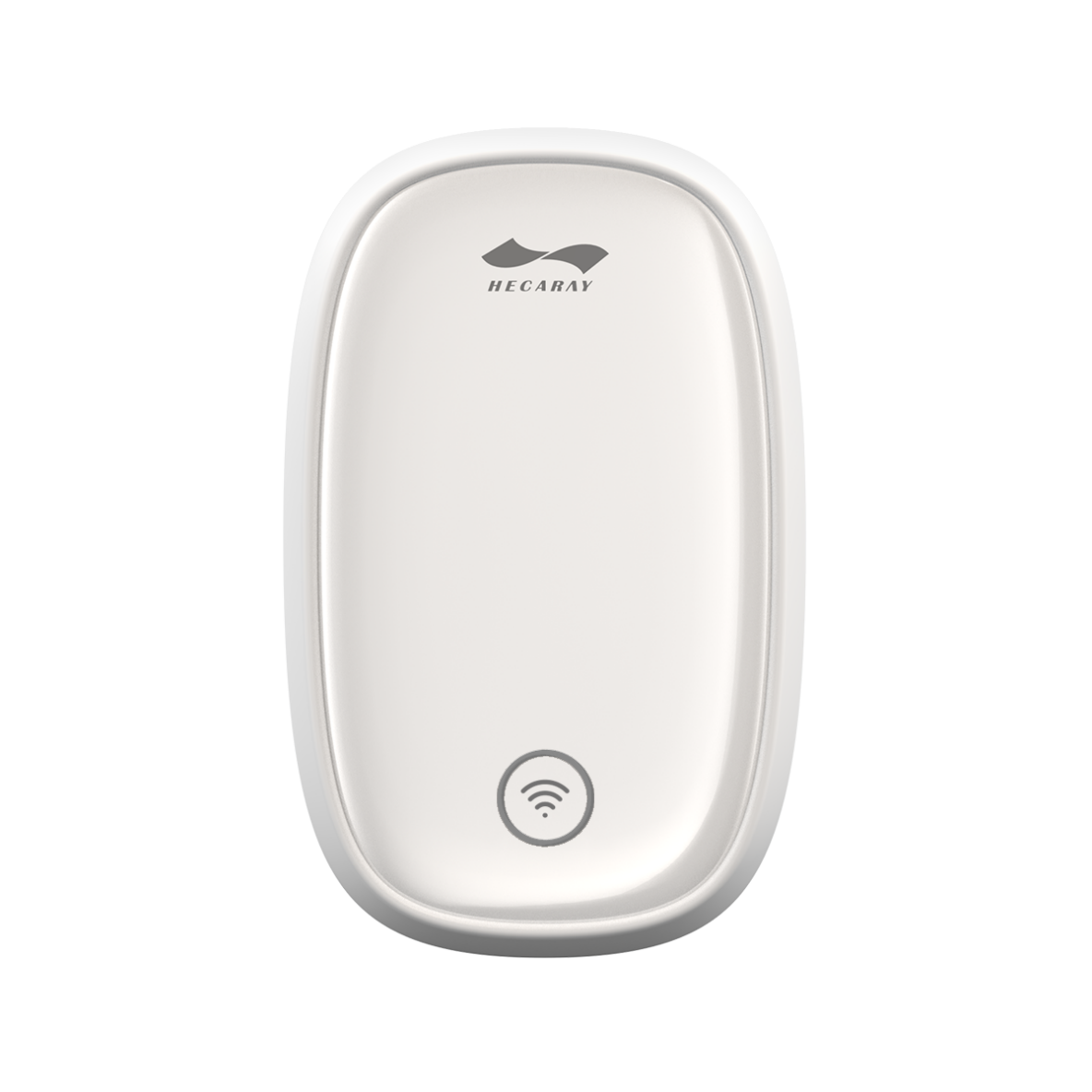

睡眠监测仪X1是一款基于毫米波无线感知技术的新型健康监测设备。它通过多普勒原理，发射并收集人体反射的毫米波，隔空获取人体表面微运动信息，采集人体的呼吸、心率、体动等数据，并以此对人体的心肺健康、睡眠健康情况做出判断，让被监测者更准确的了解自身的睡眠健康状况。

睡眠监测仪X1可以实现入睡/醒来时间记录、睡眠时间记录、深睡比例分析、心率记录、呼吸频率记录、呼吸暂停记录、离床情况记录等功能，让使用者全面了解自身睡眠情况，利于心肺慢病、睡眠不佳等症状的早期识别与发现。X1特别适合于老人、儿童以及睡眠不佳人群的睡眠监测使用。

2. 产品特点

Ø  精准的呼吸率监测

Ø  精准的心率监测

Ø  睡眠分期

Ø  呼吸暂停监测

Ø  最远 1.5米有效检测距离

Ø  安装方便，完全无感监测

Ø  小程序绑定及查看数据，简单方便

3. 规格参数

     3.1 包装清单

监测仪×1、固定支架×1、说明书×1、Type-C电源线×1、电源适配器×1

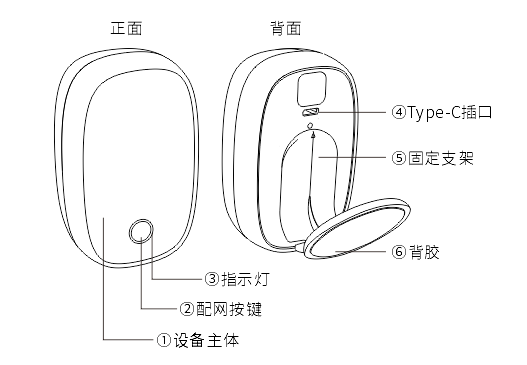

     3.2 产品示意图

     3.3 产品参数表

4. 应用场景

Ø  睡眠不佳者场景：用于对呼吸暂停患者、失眠患者、口呼吸患者等的睡眠监测。

Ø  老人应用场景：老人在离床监测、呼吸心率监测、睡眠质量监测等。

Ø  心肺慢病患者场景：夜间呼吸心率监测，生命体征异常告警等。

Ø  居家场景：关注自身睡眠健康人群的长期自我监测 。

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

安装前请确保安装房间内能正常接收2.4G Wi-Fi网络信号，且安装位置2米内有可用的220V电源插座。

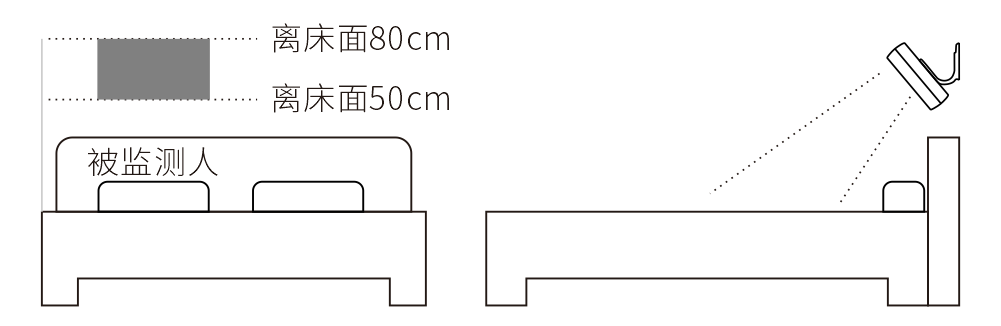

5.1.2  单人床设备安装

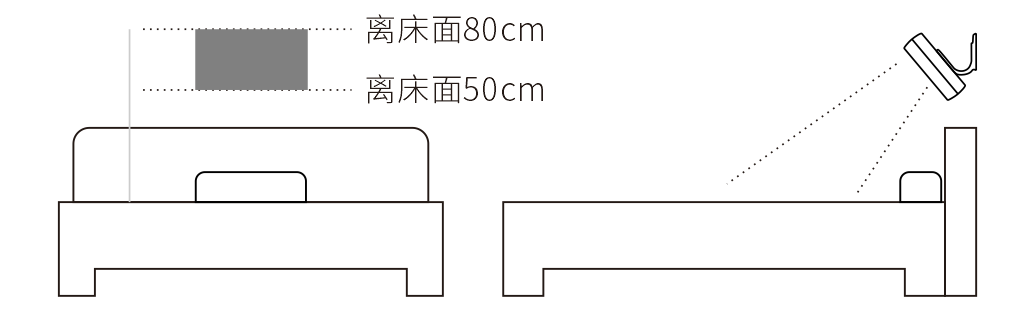

设备安装在距离床面50-80cm，且与人睡眠时枕头中心处对齐（如下图方框区域）。如需安装在床侧面，尽量保证设备距离人体胸部位置不超过1.2米，且设备主体对准人体胸部位置。

5.1.3  双人床设备安装

设备安装在距离床面50-80cm，且与人睡眠时枕头中心处对齐（如下图方框区域）。如需安装在床侧面，尽量保证设备距离人体胸部位置不超过1.2米，且设备主体对准人体胸部位置。

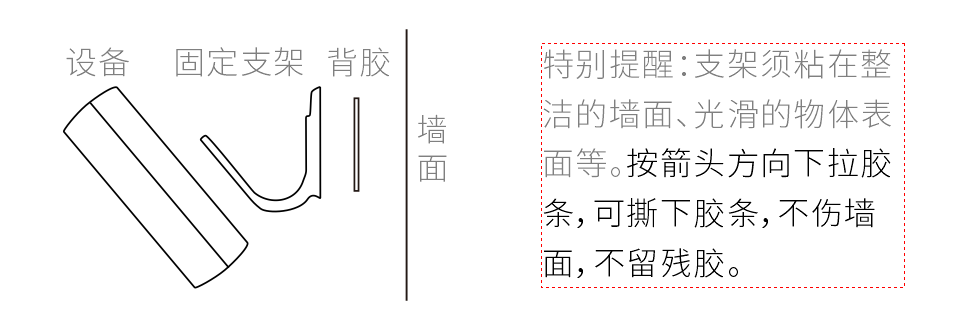

5.1.4  设备固定

确认好安装位置后，撕掉固定支架背胶贴纸，把设备粘在对应位置，轻轻按压使其粘牢。如需调整安装位置，可重新在墙面布置胶条，移动设备固定。

5.1.5  设备供电

将Type-C线插入设备，另一端连接电源适配器，插入220V插座。通电后，设备指示灯环形闪烁，进入等待配网阶段。

     5.2 设备配网

     5.2.1  准备工作

确保手机蓝牙已打开，设备所在位置可正常连接2.4G Wi-Fi无线网络。

5.2.2  小程序注册

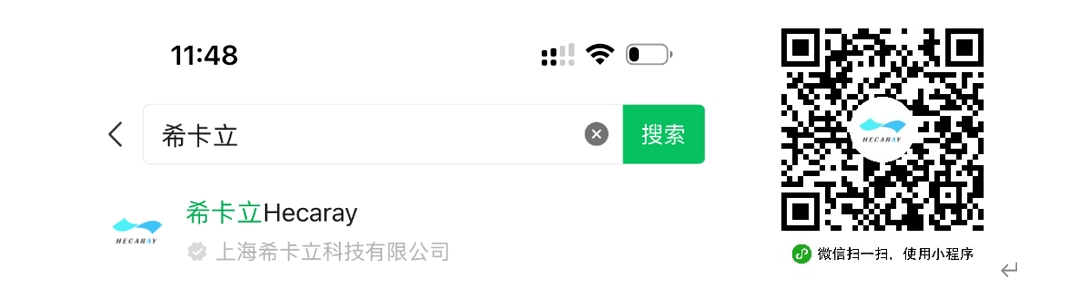

微信小程序搜索“希卡立”，或者扫描下图二维码，找到“希卡立Hecaray” 小程序，注册。

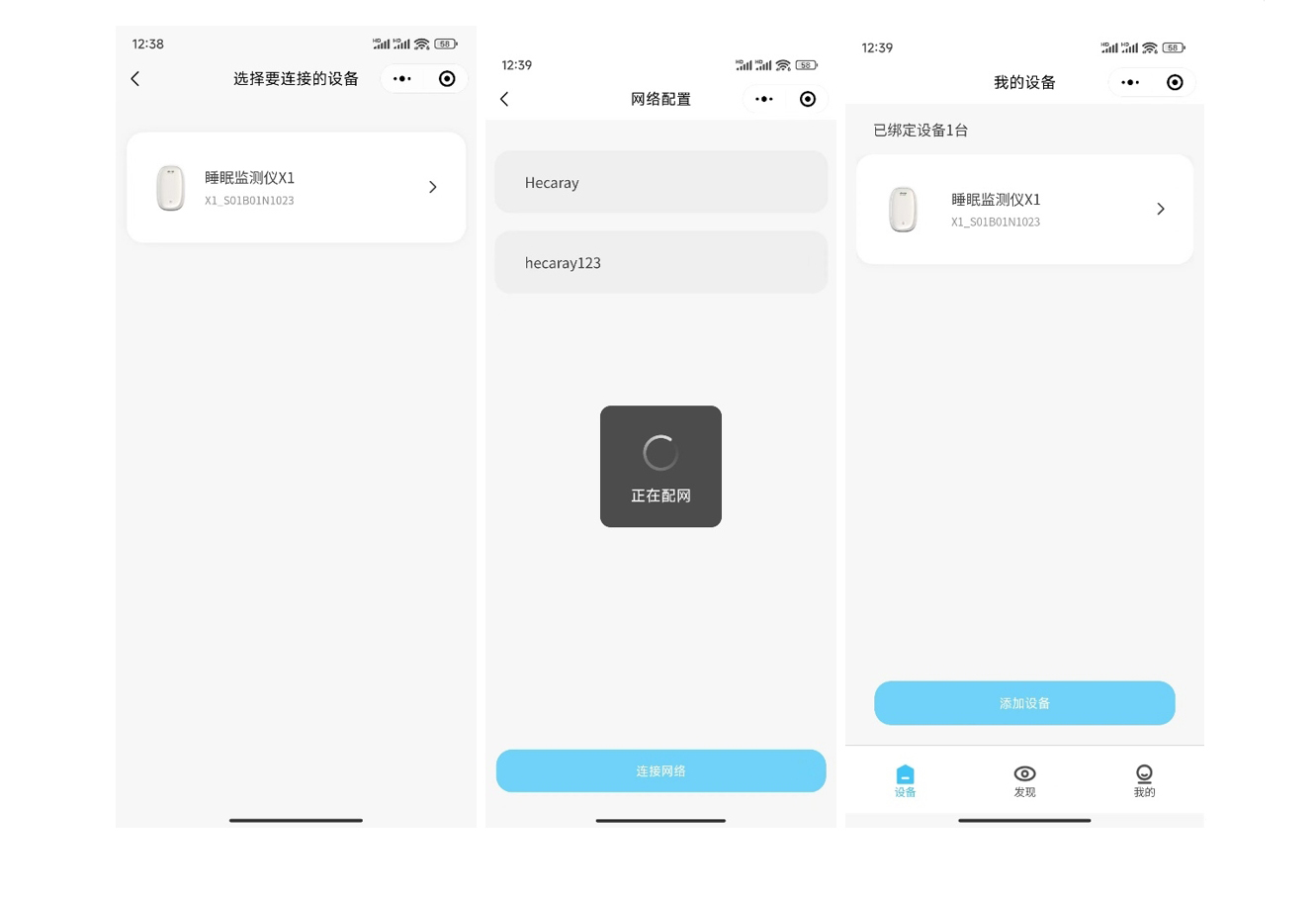

      5.2.3  绑定及配网

Ø  小程序设备界面，点击添加设备，搜索设备；

Ø  设备指示灯转圈闪烁，表示设备处于等待连接状态，如设备未处于等待连接状态，可长按按键3秒，即可进入等待配网状态；

Ø  搜索到设备后，点击绑定设备。如搜索到多个设备，可通过设备背面标签上的设备编码区分；

Ø  等待几秒钟进入配网界面，选择2.4G无线网络，输入密码，点击确定，绑定成功后，设备指示灯熄灭，可在小程序设备界面查看到已绑定设备。



6. 功能介绍

     6.1   监测范围、时间说明

     6.1.1  监测范围

          距离：设备中心距人体胸腔位置，大于50cm，小于120cm范围内。

人卧床范围：建议不要超过设备垂直中心左右40cm范围。

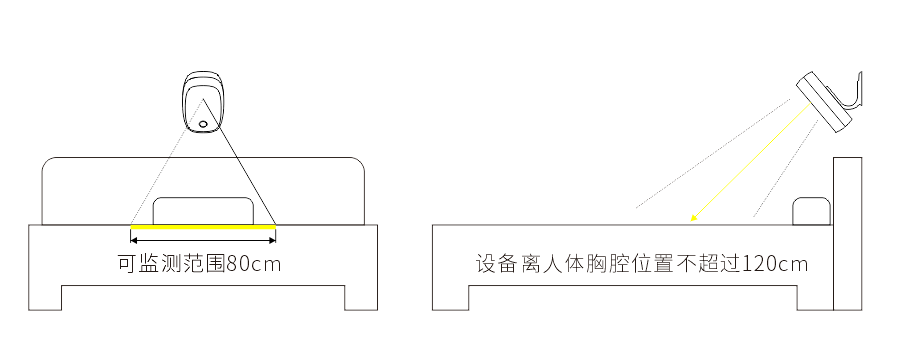

可监测范围示意图

6.1.2  监测时间

设备监测当天19点至次日上午11点之间的睡眠情况，其他时间段睡眠不会生成睡眠记录。

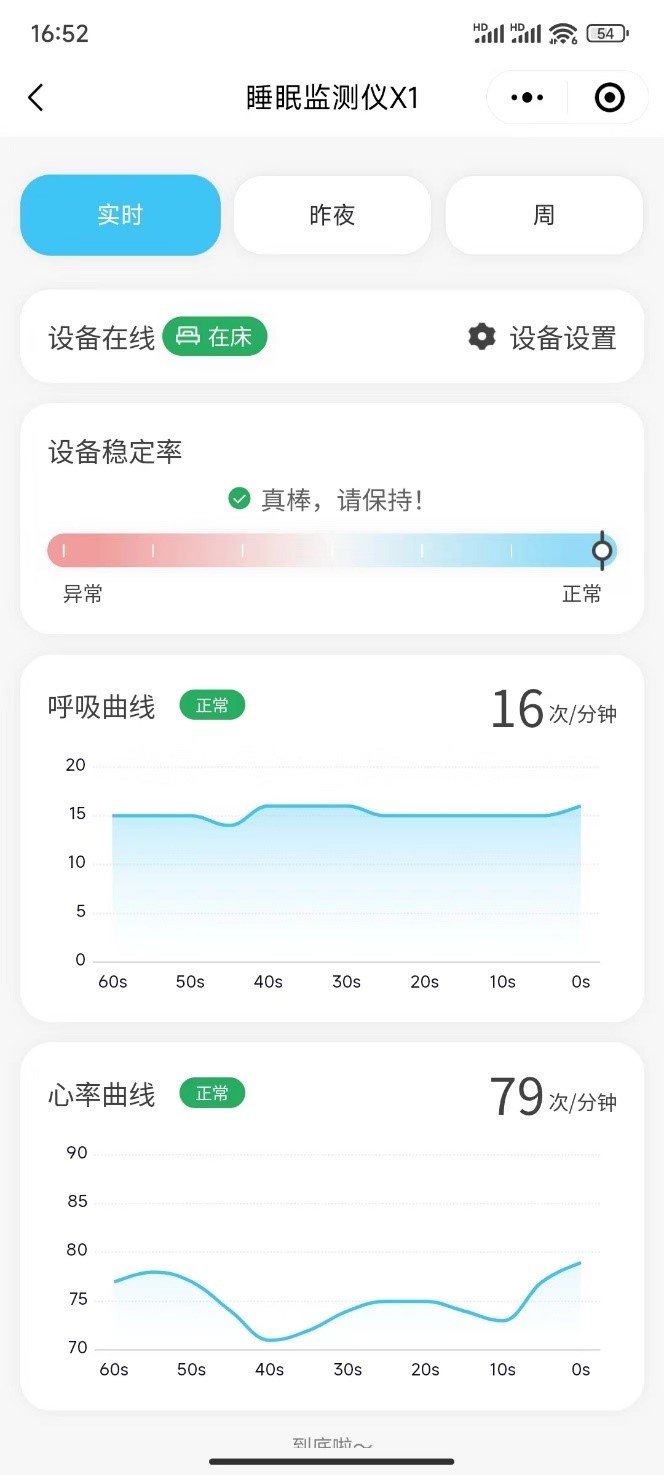

     6.2   实时状态

打开小程序进入设备界面，选择需要查看的设备，默认进入“实时”界面。

6.2.1  设备状态

可查看设备在线/离线情况，人在床/离床情况。通过“设备设置”关注希卡立公众号后，设备上线/离线时，公众号会收到提醒消息。

6.2.2  设备稳定率

当人员在床，设备安装正确，可正常获取数据时，设备稳定率显示正常；设备安装位置有误，获取数据有问题时，设备稳定率显示异常，此时需要对照设备安装说明，检查设备安装位置，或被监测人躺的位置。

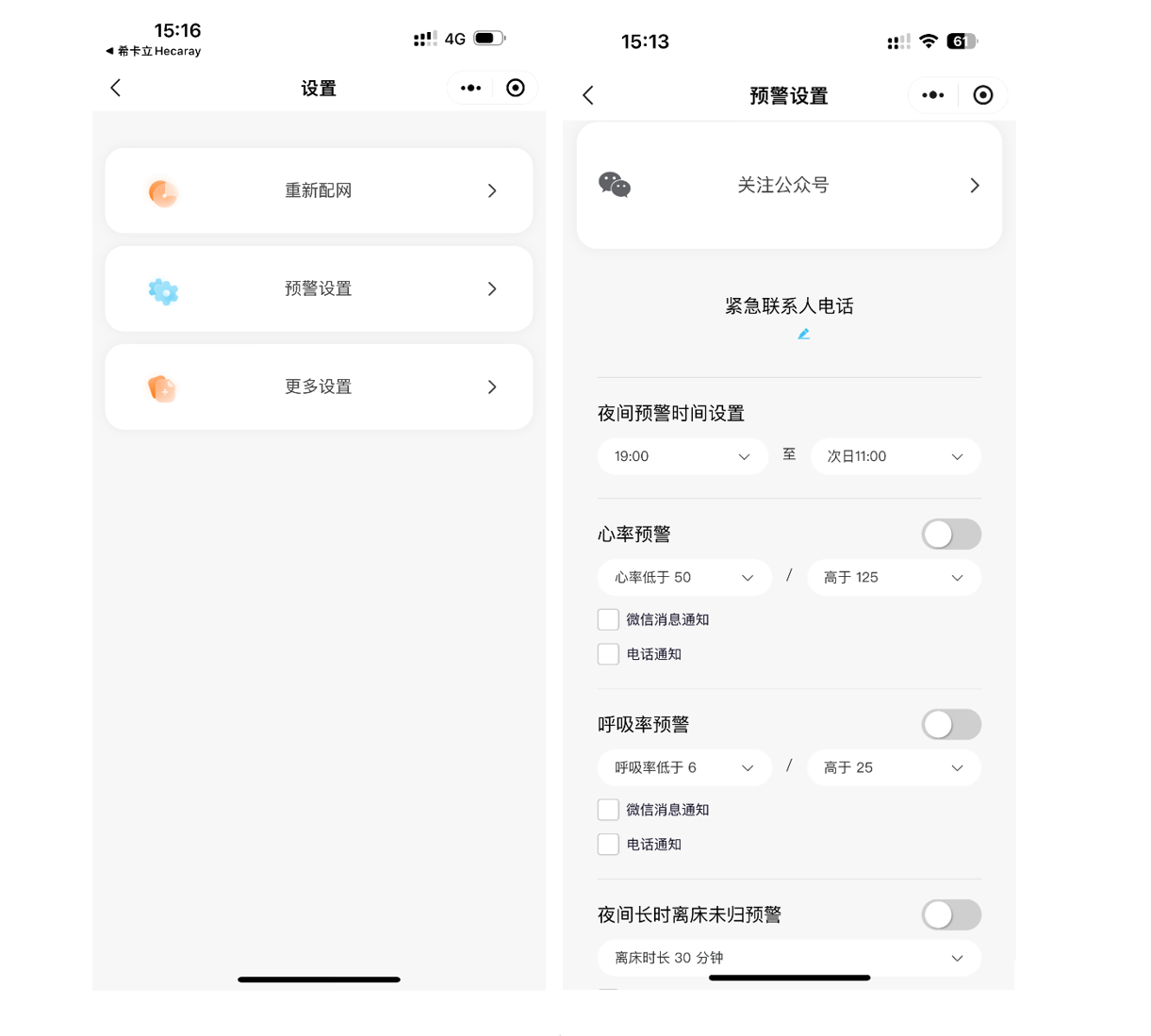

6.2.3  设备设置



Ø  重新配网：如需更换网络环境，可在此根据提示操作；

Ø  预警设置：

•        关注希卡立公众号，可获取设备上线/离线通知，接收预警信息。

•        填写紧急联系人电话号码，发生紧急情况时，会自动拨打该号码示警。

•        夜间预警时间设置：可设置设备需要发出告警的监测时间段。

•        呼吸率实时预警，可根据受测人实际情况设置呼吸率报警的上限值和下限值（默认为6次/分钟和25次/分钟）。

•        心率实时预警，可根据受测人实际情况设置呼吸率报警的上限值和下限值（默认为50次/分钟和125次/分钟）。

•        起夜离床长时未归预警：可设置监测时间段内中途离床超过一定时间的预警（默认时间30分钟，需要人员在床10分钟以上后才会触发）。

Ø  更多设置：可修改设备备注名，解绑设备。

      6.2.4  实时呼吸

           可查看实时呼吸率（大约有5-10秒的延迟）。

6.2.5  实时心率

可查看实时心率（大约有5-10秒的延迟）。

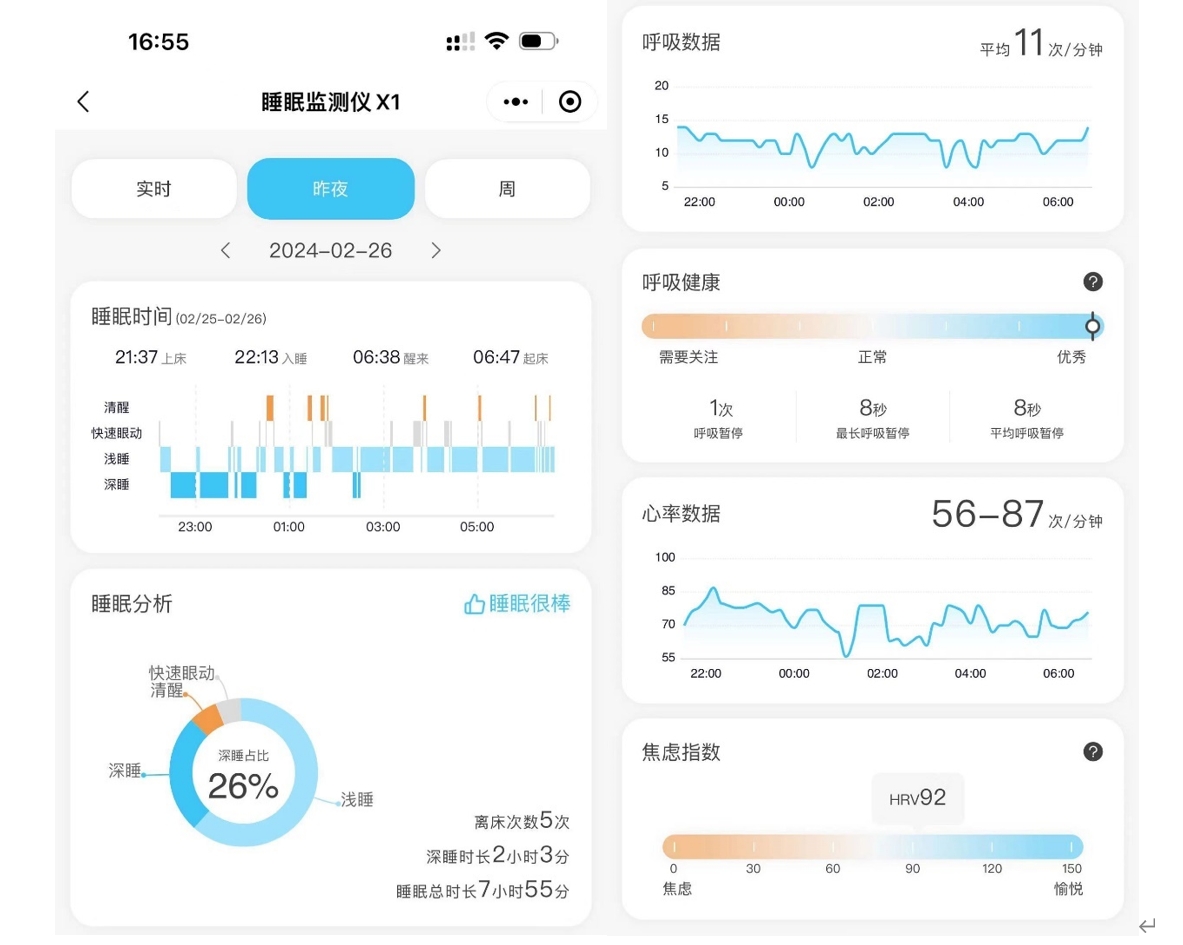

     6.3   昨夜睡眠报告

打开小程序进入设备界面，选择需要查看的设备，点击“昨夜”选项卡进入睡眠报告界面。

6.3.1  时间选择

用户起床后，可通过设备-昨夜选项卡，查看昨夜睡眠报告。通过时间选项卡，可选择查看过去的历史日记录。

6.3.2  睡眠时间

Ø  可查看上床、入睡、醒来、起床时间。

Ø  可查看深睡、浅睡、快速眼动、清醒分期图。

         6.3.3  睡眠分析

Ø  睡眠评分：根据睡眠时长、深睡占比、呼吸暂停情况、离床情况，为您的睡眠质量打分。

Ø  离床次数：记录入睡后超过2分钟的离床次数。

Ø  深睡时长：记录深度睡眠的时间。

Ø  睡眠总时长：记录除去夜间清醒后的总睡眠时间。

Ø  睡眠分期饼图：查看深睡占比，其他类型睡眠的大致占比。

         6.3.4  呼吸数据

Ø  从入睡到醒来的呼吸率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均呼吸率。

        6.3.5  呼吸健康

Ø  记录呼吸暂停次数、最长呼吸暂停时间、平均呼吸暂停时间。

Ø  根据呼吸暂停情况，给出呼吸健康评估。

        6.3.6  心率数据

Ø  从入睡到醒来的心率曲线图（每个点为10分钟平均呼吸率）。

Ø  可查看整夜平均心率。

        6.3.7  焦虑指数

Ø  焦虑指数HRV意为心率变异性，是一种测量人们心率波动的指标。如果你的心跳很规律，那么HRV就会比较低；如果你的心跳间隔差别比较大，HRV就会相对较高。通常，我们希望HRV越高越好。

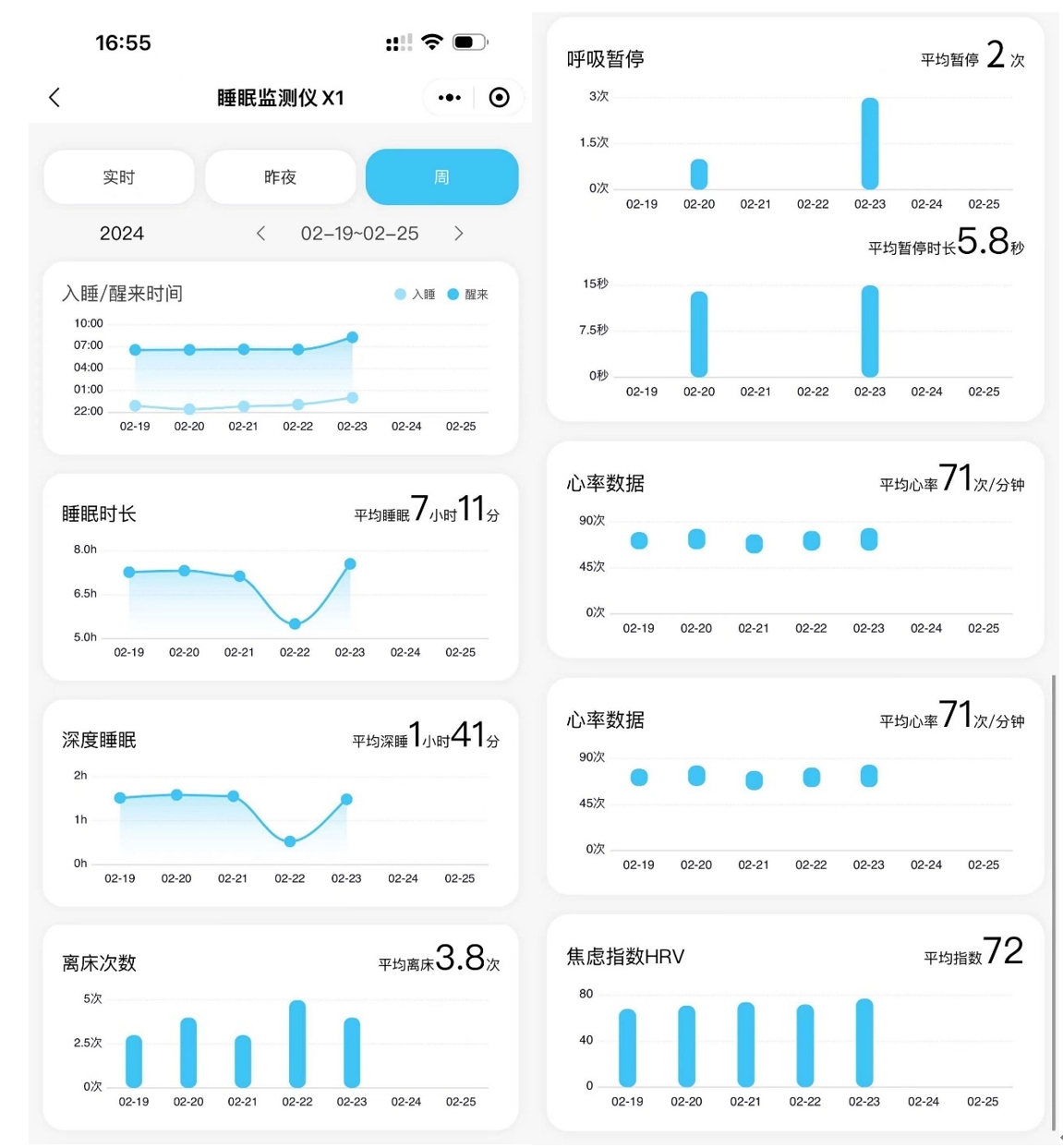

     6.4   周睡眠数据统计

打开小程序进入设备界面，选择需要查看的设备，点击“周”选项卡进入周数据统计界面。

6.4.1  时间选择

可查看当周睡眠记录，通过时间选项卡，可选择时间。如某天没有睡眠记录，则不会被统计在周报里。

6.4.2  入睡/醒来时间

Ø  记录一周内每天的入睡/醒来时间，可了解入睡/醒来时间趋势。

         6.4.3  睡眠时长

Ø  记录一周内每天睡眠时长，平均每天睡眠时长。

         6.4.4  深度睡眠

Ø  记录一周内每天深度睡眠时长，平均每天深度睡眠时长。

         6.4.5  离床次数

Ø  记录一周内每天离床次数，一周内平均每天离床次数。

         6.4.6  呼吸暂停

Ø  记录一周内每天呼吸暂停次数，一周内平均每天呼吸暂停次数。

Ø  记录一周内每天平均呼吸暂停时长。

         6.4.7  心率数据

Ø  记录一周内每天最低和最高心率，一周内平均每天心率。

        6.4.8  焦虑指数HRV

Ø  记录一周内每天HRV，一周内平均每天HRV。

    6.5   参数定义

小程序内涉及到的所有参数说明如下。

    6.6   指示灯说明

Ø  等待配网：3组指示灯转圈闪烁（长按就3秒可进入此状态）。

Ø  Wi-Fi已连接：按键右上角灯闪烁3次后熄灭。

Ø  Wi-Fi断开：按键右上角灯常亮。

Ø  OTA升级：按键3组灯同时闪烁，更新完成后自动熄灭。

7. 常见问题

Ø  设备搜索不到

•        确保设备已上电，指示灯转圈闪烁。

•        手机蓝牙已经打开（确定微信小程序有蓝牙使用权限）。

Ø  设备配网失败

•        设备只能连接2.4G无线网络或者2.4G/5G混合网络，如无法确定所用Wi-Fi网络是否为2.4G，请检查路由器设置。

Ø  设备监测数据异常、不准

•        请根据说明检查设备安装位置，确保设备安装正确，设备稳定率正常。

•        本产品适用于人体静息状态下的呼吸率心率测量，若人在床上有大幅体动，可能导致数据监测异常。

•        设备只能保证一人在床的数据准确性，如两人在床，可能会影响数据准确性。

8. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-40℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  请勿将本品安装在空调出风口、阳光直射的窗户、浴室等可能存在高温高湿的环境；

Ø  本品的监测数据仅作为参考使用；

Ø  勿让儿童玩耍本产品。

9. 免责声明

我司认为，在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性，但仍难以排除个别不准确或不完备之描述，故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
