1. 产品概述

     1.1 产品介绍

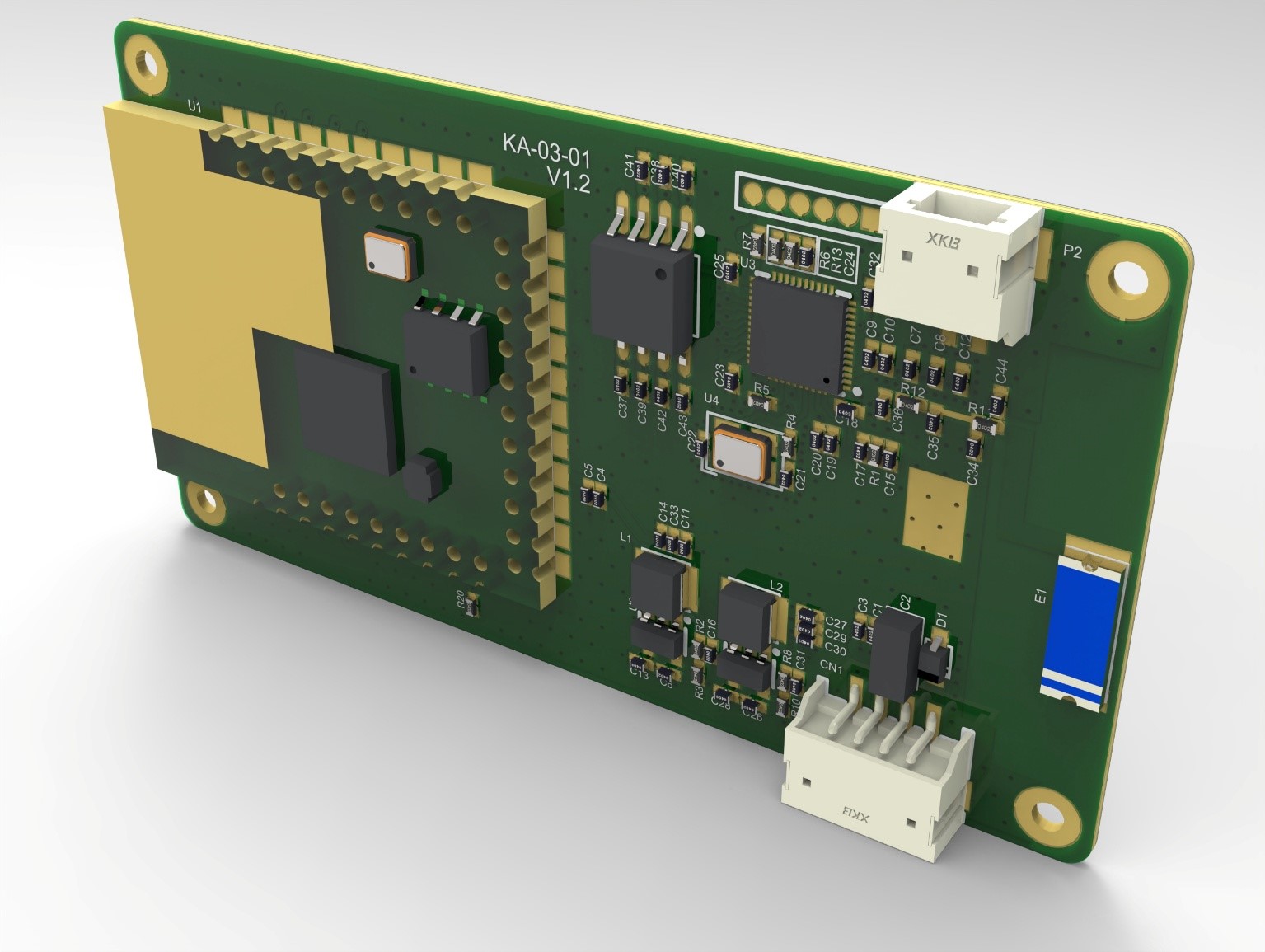

KA-03模组为一款采用60 GHz毫米波雷达技术，实现人体生物感知的雷达探测模块。该模组能够输出被测人员的呼吸心跳信息，同时能够长时间采集被测者的睡眠状态，形成人员的睡眠报告。

该模块具有以下几个特点：

Ø  60 GHz毫米波雷达传感器；

Ø  基于 FMCW 调频连续波信号实现雷达探测；

Ø  不受温度、湿度、声音、尘埃、光照等影响，适合较恶劣环境；

Ø  可实现有无人探测及呼吸心跳速率监测；

Ø  可提供睡眠分析报告；

Ø  适配7-35cm厚度床垫使用；

Ø  通用UART通信接口，提供通信协议。

     1.2 工作原理

雷达天线发射电磁波信号，并同步接收目标反射后的回波信号，雷达处理器通过解析不同接收天线回波信号的波形参量之间的相位差和能量变化，反馈目标运动信息。

     1.3 功能描述

         1.3.1   呼吸心跳探测功能

在雷达检测范围内，当人保持静止不动的状态下，呼吸引起的胸腔起伏等微小运动，都能被雷达检测到，雷达对信号进行分析及统计，进而输出人员每分钟呼吸心跳数值。

1.3.2  有无人检测功能

在雷达检测范围内，雷达可以感知被测目标的微弱运动，从而进行特定场景下有无人状态的判断。

1.3.3  睡眠监测功能

雷达通过感知目标的卧床情况，进行睡眠状态判断，并输出整夜的睡眠报告结果。

     1.4 产品应用

Ø  睡眠不佳者场景：用于对呼吸暂停患者、失眠患者、口呼吸患者等的睡眠监测。

Ø  老人应用场景：老人在离床监测、呼吸心率监测、睡眠质量监测等。

Ø  心肺慢病患者场景：夜间呼吸心率监测，生命体征异常告警等。

Ø  居家场景：关注自身睡眠健康人群的长期自我监测 。

Ø  全屋智能与智能家居产品集成。

2. 产品参数

     2.1  RF性能

3. 引脚参数说明

     3.1 引脚说明

模组同时提供公型插针连接器和排针作为接口，对应引脚名称及说明如表1所示。

表1：模组对应引脚及说明

注：PIO端子为2pin端子，与其他供电输出端子分开

     3.2 串口输出参数

Ø  在离床状态

Ø  生命体征参数（实时呼吸率，心率）

Ø  体动数据

Ø  整夜睡眠报告，包括：睡眠评分，睡眠分期状态（清醒/REM/浅睡/深睡），呼吸健康度状况（呼吸暂停次数与时长），整夜呼吸率/心率值，HRV参数等

Ø  硬件版本
