1. 产品概述

L7P采用多发多收60GHz毫米波雷达芯片，配合希卡立动态点云HIMRO智能预测算法，在简单人存基础上，可实现空间内人数监测、轨迹跟踪等进阶功能。L7P采用顶装模式，可搭配蓝牙、Wi-Fi、4G等多种通信方式，适用于智慧酒店、公共空间安全监测等多种场景。

2. 产品特点

本产品采用毫米波雷达技术，通过对人员运动的多普勒参数及人员的生理参数同步感知技术，实现特定场景下人员轨迹的无线感知。具有以下几个特点：

Ø  动态目标人数轨迹探测，最大监测半径（设备中心投影为圆心）4m，目标数≤4人；

Ø  希卡立自研动态点云HIMRO智能预测算法，更强滤除干扰，提升监测准确度；

Ø  可设置监测范围、门信息等，更精准的排除空间外干扰；

Ø  不受温度、湿度、声音、光照、尘埃等影响；

Ø  无人到有人响应时间：10s；有人到无人响应时间：10s

3. 规格参数

     3.1 包装清单

监测仪×1、说明书×1

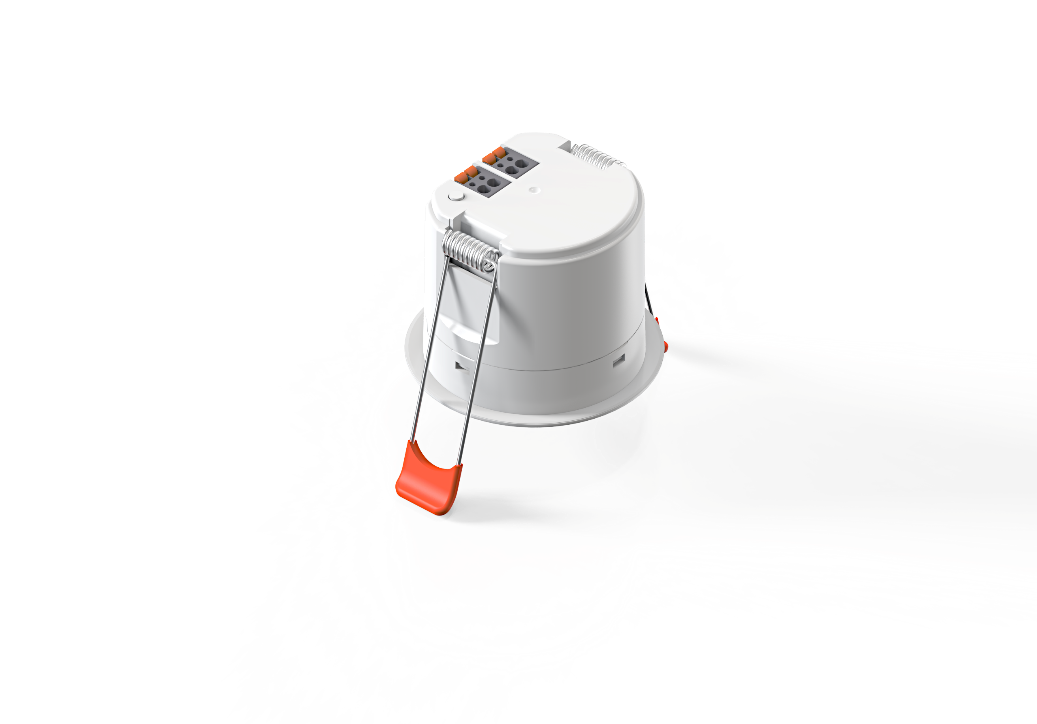

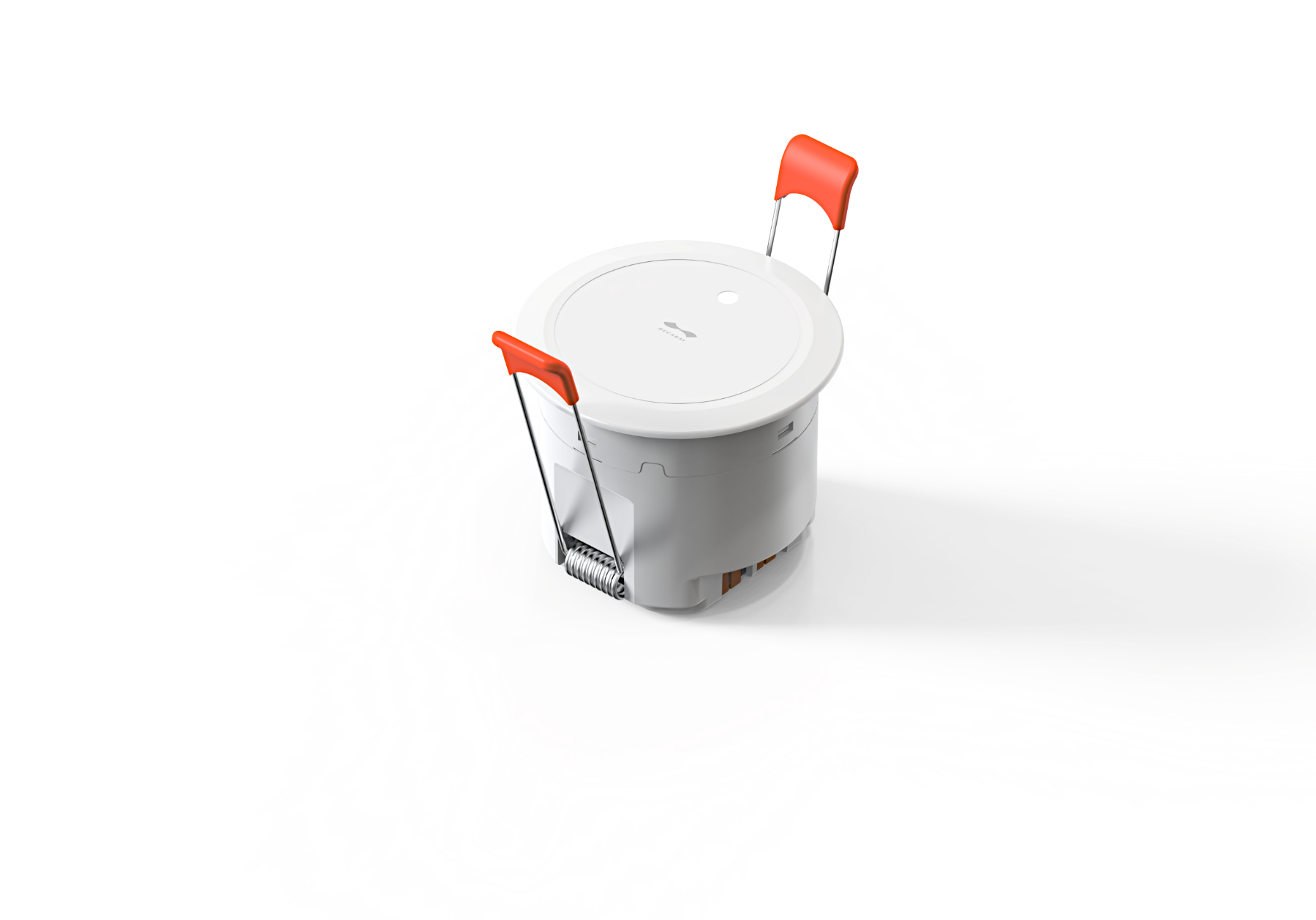

     3.2 产品外观

     3.3 产品参数表

4. 应用场景

Ø  智慧酒店场景；

Ø  特定人员看护；

Ø  居家安防场景。

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

安装前请确保安装房间内能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）/4G信号（4G版），且安装位置附近有可用的220V电源。禁止安装在金属物体旁边，以免有其他设备的电磁干扰，如高压电、微波炉等。探测器前面避免有物体遮挡,以免影响探测效果。

5.1.2  安装方式及位置

雷达在天花板开孔55mm，距离地面至少2m高处水平安装。选定合适的位置,接220V电源，将监测器卡入孔中。

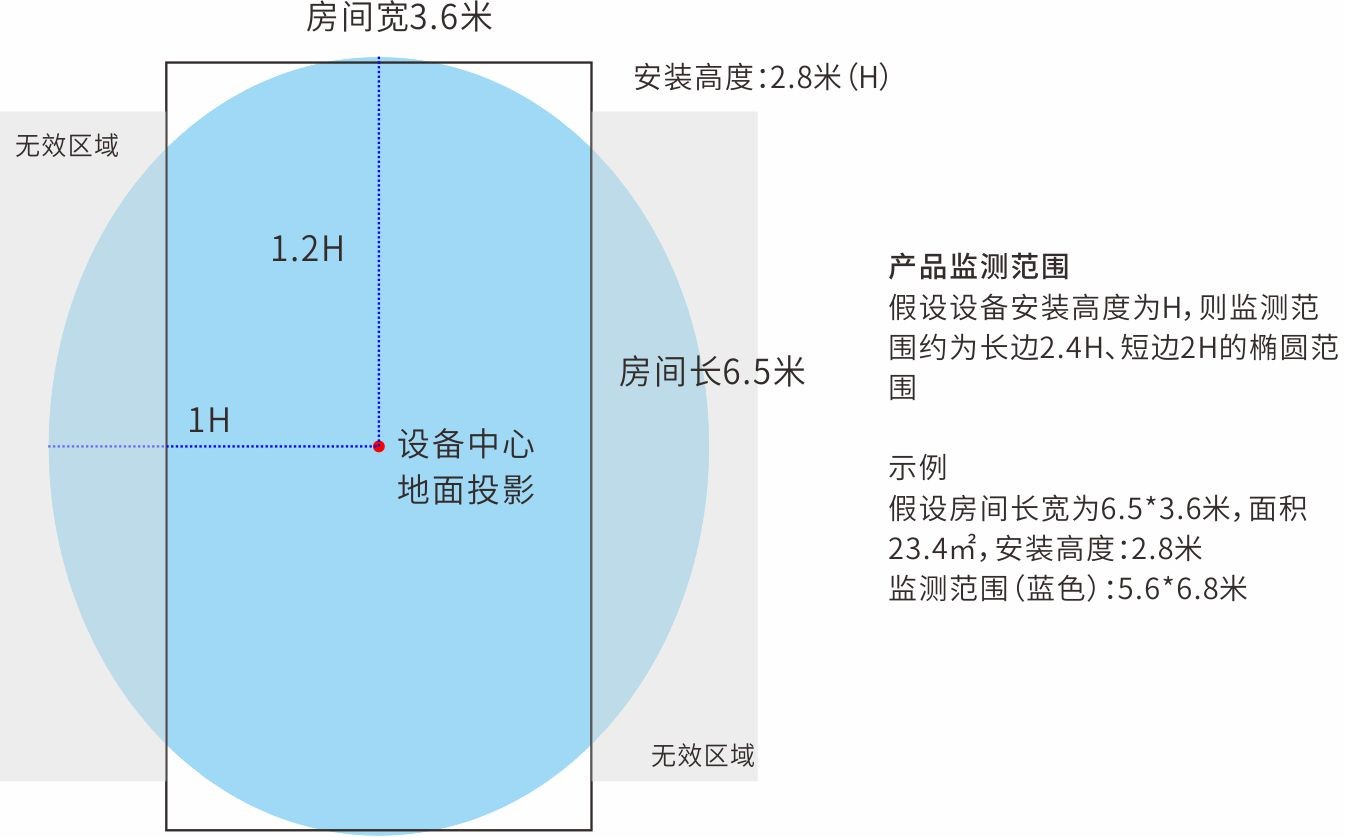

雷达波束覆盖范围如图所示，与设备安装高度正相关。

监测范围示意图

6. 功能介绍

     6.1 监测范围设置

Ø  房间参数：房间长宽

Ø  房门参数：房门的宽度、房门在短边墙/长边墙、房门距左侧墙距离

Ø  设备参数：设备投影中心距离上方、左方墙的直线距离

Ø  安装高度：设备安装高度

Ø  以上参数直接影响人数轨迹监测的范围和准确度，务必测量准确，并设置。

     6.2 监测性能设置

Ø  灵敏度：低、标准、高

Ø  无人判定最短时长：5s-10分钟可选

Ø  上报设置：人数变动上报/间隔固定时间上报

     6.3 人数监测

Ø  人数监测：显示0、1、2、3、4、4+人数

Ø  驻留时间：统计当前人数保持时间

Ø  历史记录：记录24小时内人数变化日志

7. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-50℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  请勿将本品安装在空调出风口、阳光直射的窗户、浴室等可能存在高温高湿的环境中；

Ø  由于本产品在初始上电工作时，需要对内部电路完全复位，才能保证产品正常工作。因此产品初始上电工作时，需要开机稳定时间≥60 s，才能保证后续输出参数的有效性。

Ø  雷达的探测距离与目标RCS、环境因素关联较大，有效探测距离可能随着环境及目标改变而变化，因此有效探测距离在一定范围波动属于正常现象。

Ø  勿让儿童玩耍本产品。

8. 免责声明

我司认为，在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性，但仍难以排除个别不准确或不完备之描述，故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
